LT8300의 제품 특징
• 입력 전압 범위: 6V~100V
• 260mA, 150V 내부 DMOS 전원 스위치
• 낮은 대기 전류:
  대기 모드 시 70µA
  동작 모드 시 330µA
• 높은 부하에서 바운더리 모드 동작
• 경부하에서 낮은 리플 버스트 모드(Burst Mode®) 동작
• 최소 부하: 전체 출력의 0.5% 미만 (정격)
• 단일 외부 저항으로 V_OUT 설정
• 레귤레이션을 위한 트랜스포머 3차 권선 또는 옵토 아이솔레이터 불필요
• 정확한 EN/UVLO 임계값 및 히스테리시스
• 내부 보상 및 소프트 스타트
• 5핀 TSOT-23 패키지

* 자동차 및 운송 애플리케이션용으로 설계된 AEC-Q100 데이터는 특정 패키지에 사용 가능합니다.

제품 설명
LT®8300은 마이크로전력 고전압 절연형 플라이백 컨버터이다. LT®8300은 1차측 플라이백 파형으로부터 직접 절연된 출력 전압을 샘플링하므로 레귤레이션을 위한 3차 권선이나 옵토 아이솔레이터가 필요하지 않다. 출력 전압은 단일 외부 저항으로 프로그래밍된다. 내부 보상과 소프트 스타트는 외부 부품 수를 더욱 줄여준다. 바운더리 모드 동작은 뛰어난 부하 레귤레이션으로 소형 마그네틱 솔루션을 구현한다. 낮은 리플의 버스트 모드 동작은 경부하에서 높은 효율을 유지하면서 출력 전압 리플을 최소화한다. 5핀 ThinSOT™ 패키지에는 모든 고전압 회로 및 제어 로직과 함께 260mA, 150V DMOS 전원 스위치가 통합되어 있다.

LT8300은 6V~100V의 입력 전압 범위에서 동작하며 최대 2W의 절연된 출력 전력을 공급할 수 있다. 높은 통합 수준과 바운더리 모드의 사용, 낮은 리플의 버스트 모드는 절연된 전력 공급을 위한 적은 부품 수의 사용이 간편한 고효율 애플리케이션 솔루션을 구현한다.

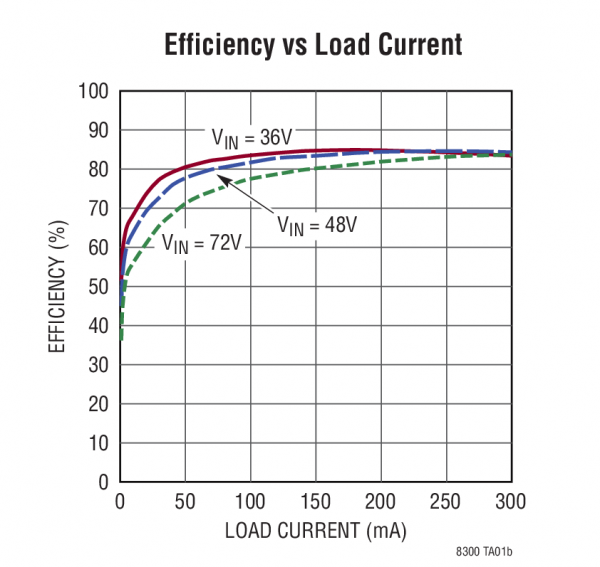

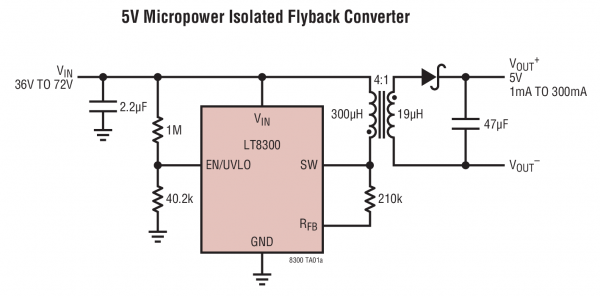

일반적인 설계 예

애플리케이션
• 절연 통신, 자동차, 산업, 의료용 전원장치
• 절연형 보조/하우스키핑 전원장치
