LT3592의 주요 특징
• 3.6V~36V의 넓은 입력 전압 범위 동작
• 저항으로 400kHz~2.2MHz 스위칭 주파수 조정가능
• 단락 및 개방형 LED 보호
• 내부 스위치 전류 감지 저항
• 외부 저항으로 LED 전류 조정, 핀 10 : 1 비율로 선택
• 50mA / 500mA LED 전류 설정
• 높은 VIN에서의 런 어웨이 방지를 위해 다이오드 전류 감지
• 열 성능이 강화된 소형 10핀 DFN(2mm×3mm) 및 MSOP-10 패키지
* 자동차 및 운송 애플리케이션용으로 설계된 AEC-Q100 데이터는 특정 패키지로 사용 가능합니다.
제품 설명
LT3592는 정 전류 소스로 작동하도록 설계된 고정 주파수 스텝 다운 DC/DC 컨버터이다. 외부 감지 저항은 정확한 전류 레귤레이션을 가능하게하는 출력 전류를 모니터링하여 고전류 LED를 구동하는 데 이상적이다. 야간 브레이크 라이트를 위한 외부 신호를 사용하여 출력 전류를 10배로 디밍할 수 있다.
높은 스위칭 주파수는 작은 인덕터 및 소형 세라믹 커패시터를 사용함으로써 몇 가지 이점을 제공한다. 소형 부품과 LT3592의 10핀 DFN 무연 표면 실장 패키지를 함께 사용하면 공간 및 비용을 절감할 수 있는 대안 솔루션을 얻을 수 있다. 저 임피던스 세라믹 커패시터와 결합된 일정한 스위칭 주파수는 예측가능한 출력 리플을 낮춰 준다.
3.6V~36V의 넓은 입력 전압 범위는 LT3592를 다양한 애플리케이션에 유용하게 만든다. 전류 모드 PWM 아키텍처는 빠른 과도 응답 및 사이클 별 전류 제한 기능을 제공한다. 열 차단 기능은 추가적인 보호 기능을 제공한다.

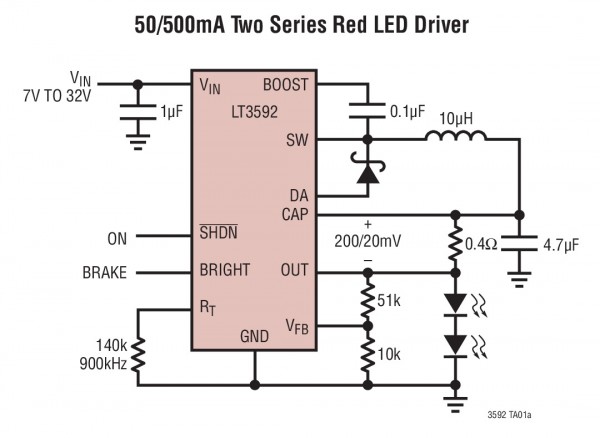

일반적인 설계 예
애플리케이션
• 자동차 신호 조명
• 산업용 조명
• 정전류, 정전압 전원 장치
|
