LTC7150S의 주요 특징
• Silent Switcher^®2 아키텍처
• 고효율: 최대 96%
• 출력 전류: 20A
• V_IN 범위: 3.1V~20V
• 통합 파워 N채널 MOSFET(6mΩ 상부, 2.5mΩ 하부)
• 차동 V_OUT 원격 감지
• 주파수 조절 가능: 400kHz~3MHz
• PolyPhase^® 동작: 최대 12 위상
• 출력 트래킹 소프트스타트
• 레퍼런스 정확도: 0.6V ±1%
• 우수한 라인 및 부하 과도 응답을 위한 전류 모드 동작
• 동기화 가능 주파수: 400kHz~3MHz
• 정확한 1.2V RUN 핀 스레스홀드
• 강제 연속/비연속 모드 지원
• 42핀 5mm × 6mm × 1.3mm BGA 패키지

제품 설명
아나로그 디바이스는 차동 V_OUT 원격 센싱 기능의 20V, 20A 모놀리식 싱크로너스 벅 컨버터 LTC7150S를 출시했다고 밝혔다. 이 디바이스에 적용된 고유의 PLL(phase-lockable) 제어 온타임 정주파수 전류 모드 아키텍처는 보상을 쉽게 할 수 있도록 해주며, 고주파수에서 동작하면서 빠른 과도 응답이 요구되는 높은 스텝다운 비율 애플리케이션에 이상적이다. LTC7150S는 우수한 EMI 성능 특징과 함께 레이아웃에 대한 제약을 완화하는 고효율 솔루션을 제공하기 위해 통합 바이패스 커패시터가 포함된 사일런드 스위처 2(Silent Switcher®2) 기술을 이용한다. 최대 12개 위상까지 가능한 다상(multiphase) 동작은 입력 및 출력 커패시턴스 증가는 최소화하면서 고출력을 낼 수 있도록 여러 디바이스를 직접 병렬 연결할 수 있는 기능을 제공한다. V_OUT 원격 감지 기능은 부하 전류 또는 보드 레이아웃에 상관없이 부하에서 정확한 전압 제어가 이루어지도록 한다.

LTC7150는 입력 범위가 3.1V~20V로 넓어 대부분의 중간 버스 전압을 포함하는 매우 광범위한 애플리케이션에 활용될 수 있으며, 많은 종류의 배터리에도 이용될 수 있다. 통합 N채널 MOSFET는 고전류/저전압 DSP와 같이 PoL(point-of-load) 애플리케이션에 이상적인 0.6V~V_IN 범위의 출력 전압에서 열로 인한 성능 저하는 최소화하면서 20A의 높은 연속 부하 전류를 제공한다.

LTC7150의 최소 온타임은 25ns로 매우 낮기 때문에 고주파수에서도 높은 스텝다운 비율 전원공급장치가 강제 연속 및 비연속 모드 동작 모두를 지원할 수 있도록 한다. 동작 주파수는 400kHz~3MHz에서 선택이 가능하며, 외부 클럭으로 동기화가 가능하다. LTC7150S의 총 차동 출력 전압 정확도는 –40°C~125°C의 동작 온도 범위에서 ±1%이다. 이밖에도 부하에서 바로 차동 원격 V_OUT 센싱 가능, PHMODE 위상 선택 핀, 정확한 1.2V RUN 핀 스레스홀드, VIN 과전압 보호, 파워 굿 및 프로그래머블 소프트 스타트/트래킹과 같은 특징을 제공한다.

LTC7150S는 열 성능이 강화된 42핀 5mm x 6mm x 1.3mm BGA 패키지로 제공되며, RoHS 무연 및 유연 SnPb (63/37) 처리 형태 모두 제공된다. E와 I 등급은 –40°C~125°C의 온도 범위에서 동작하도록 되어 있다. 제품 가격은 1,000개 수량을 기준으로 E 등급의 경우 개당 5.60달러에서 시작한다. 모든 버전은 현재 즉시 구입이 가능하다.

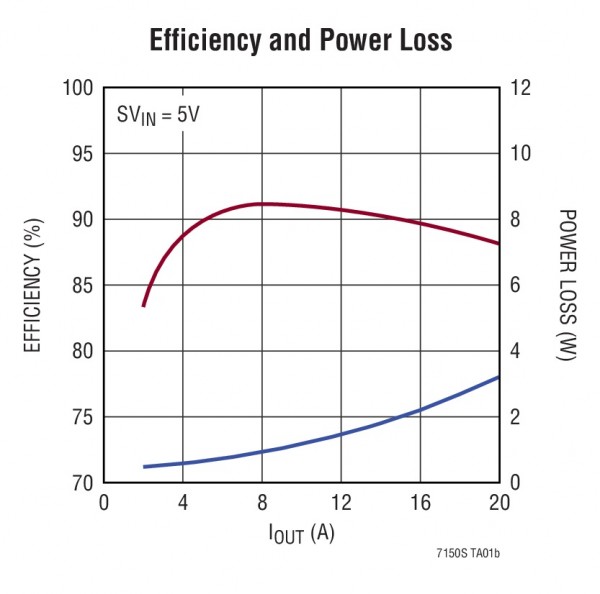

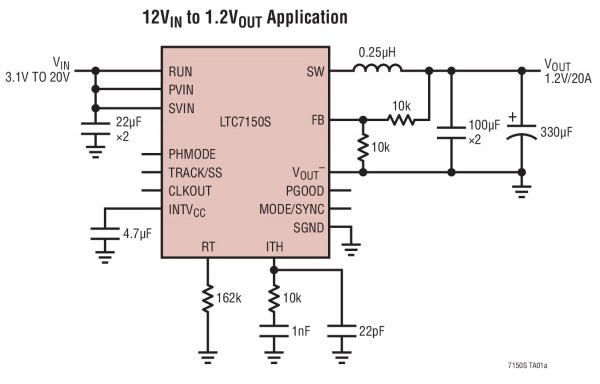

일반적인 설계 예

애플리케이션
• 서버 전원 애플리케이션
• 분산 전원 시스템
• ASIC, FPGA, DSP, μP 등을 위한 POL(Point of Load) 전원
