제품특징: LTM4625
• 0.5cm2 미만에서 DC/DC 스텝다운 솔루션
∘ 완성 솔루션에 필요한 부품: 표면실장 세라믹 커패시터 2개 & 하나의 저항만 필요
• 6.25mm x 6.25mm x 5.01mm BGA 패키지
• 4V~20V VIN 범위
∘ 외부 버스 전원을 이용한 2.375VIN로 낮은 범위
• 라인, 부하 & 온도에서 ±1.5% 정밀도로 0.6V~5.5V 사이로 사용자 조절 가능한 의 VOUT
제품 설명
LTC는 양면PCB에서 0.5cm2 에 딱 맞고 소량의 패시브 부품을 갖춘6.25mm x 6.25mm x 5.01mm BGA 패키지의 5A, 20VIN 스텝다운µModule® (마이크로모듈) (제품명: LTM4625)를 출시했다고 밝혔다. 다른 µModule 레귤레이터처럼, LTM4625는 DC/DC 컨트롤러, 파워스위치, 인덕터, 보정 부품이 단일 패키지에 포함되어 있다. 동작을 위해 외부 세라믹 커패시터 2개(1206 case size)와 저항(0603 case size)만 필요하다. LTM4625는 4V~20V 입력 전원에서 동작하며, 라인, 부하, 온도에서±1.5% 정밀도로 0.6V~5.5V 사이에서 조절가능한 레귤레이트 출력을 제공한다.
LTM4625는 800kHz~4MHz 범위에서 사용자 조절가능한 스위칭 주파수에서 동작하거나 700kHz 에서 1.3MHz 초과하는 범위에서 외부 클록으로 동기화될 수 있다. 이 모듈은 선택가능한 위상 변환(90°, 120° 또는 180°)으로 동일한 주파수에서 클록 밖으로 신호를 보내기도 하며, 전류가 더 높은 출력 전류를 위해 여러 개의 LTM4625 모듈을 공유할 때 유용하다. 4V 이상의 외부 바이어스 전원이 추가되기 때문에, LTM4625는 2.375V로 낮은 입력 전압에서 동작할 수 있다. 출력 과전압, 과전류, 과열 오류 보호 기능은 레귤레이터에 포함되어 있다.
LTM4625는 -40°C~125°C 내부 온도 범위에서 보장된 동작으로 이용할 수 있다. µModule 레귤레이터는 지금 즉시 이용할 수 있으며, 1,000개 수량 기준으로 개당 6.45달러로 책정되어 있다. 상세 정보는 www.linear.com/product/LTM4625참조.

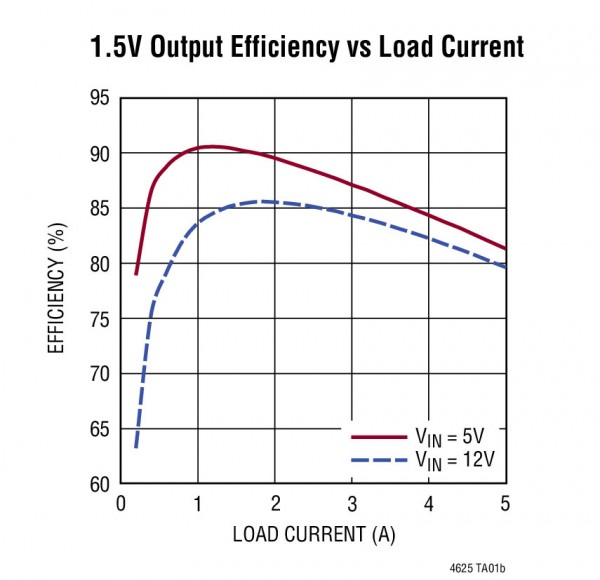

일반적인 설계 예
애플리케이션
• 통신, 데이터 통신, 네트워킹 및 산업 설비
• 의료 진단 장비
• 데이터 스토리지 랙 장치 및 카드
• 테스트 및 디버그 시스템
|
