전원 관리 > 스위칭 레귤레이터 > 반전 레귤레이터 > LT8570
제품특징: LT8570
• 65V 파워 스위치
• 0.5A (LT8570) 또는 0.25A (LT8570-1)의 전류 제한 옵션 기능
• 조절 가능한 스위칭 주파수
• VOUT 로 설정되는 단일 피드백 저항
• 외부 클록으로 동기화 가능
• 높은 이득 SHDN 핀, 다양한 입력 신호 천천히 수용
• 폭넓은 입력 전압 범위: 2.55V ~ 40V
• 낮은 VCESAT 스위치
• 통합형 소프트스타트 기능
• 부스트, SEPIC 또는 인버팅 컨버터로 쉽게 구성 가능
• 사용자 구성이 가능한 저전압 록아웃 (UVLO)
• LT3580 & LT8580와 핀 호환이 가능
• 소형의 열 성능이 강화된 8핀 3mm × 3mm DFN 및 8핀 MSOP 패키지
제품 설명
LTC는 전류 모드의 고정 주파수 스텝업 DC/DC 컨버터(제품명: LT8570 및 LT8570-1)를 출시했다고 밝혔다. 두 디바이스 모두 2.55V ~ 40V의 입력 전압 범위에서 동작하며 단일 셀 리튬이온에서 자동차 입력에 이르는 입력 소스 범위의 애플리케이션에 적합하다. LT8570 과 LT8570-1은 부스트, SEPIC 또는 인버팅 컨버터로 구성될 수 있다. LT8570-1의 초소형 스위치는 더 낮은 전류 애플리케이션에서 더 적은 인덕터를 사용할 수 있다. 두 제품 모두는 200kHz ~ 1.5MHz의 사이에서 프로그램 할 수 있는 스위칭 주파수를 제공하며, 이를 통해 설계자는 외부 부품 크기를 최소화할 수 있다. 3mm x 3mm DFN 패키지(또는 MSOP-8E)와 소형 외부 부품의 통합은 매우 콤팩트한 풋프린트를 보장하면서 솔루션 크기를 최소화시킨다.

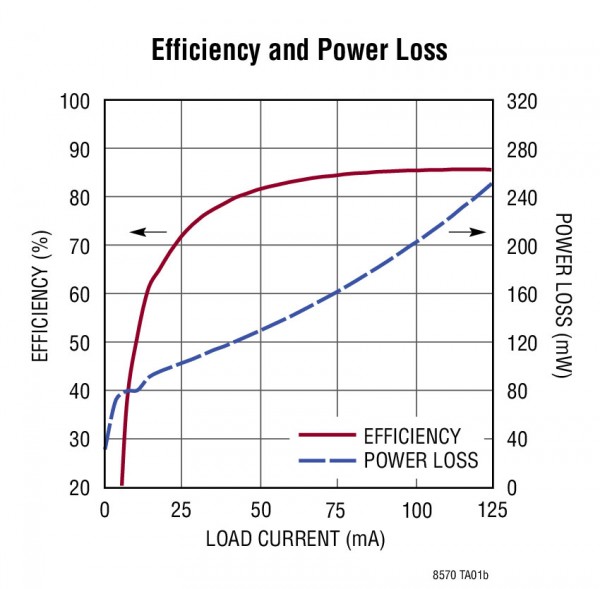

LT8570 및 LT8570-1은 최고 86% 효율을 제공하는 고효율 스위치가 내장되어 있다. 저전압 록아웃(UVLO)은 최상의 시스템 성능을 위해 사용자가 조정할 수 있다. 단일 피드백 저항은 출력 전압을 설정하여, 외부 부품을 최소화시킨다. 다른 기능에는 외부 동기화 성능, 내부 소프트스타트, 열 셧다운 보호 기능을 비롯해 인버팅 및 SEPIC 애플리케이션에서 동작하는 기능도 포함되어 있다.
LT8570/-1은 3mm x 3mm DFN-8과 열 성능이 강화된 MSOP-8 패키지 모두에서 이용할 수 있다. 2가지의 온도 등급으로 이용할 수 있으며, 확장형 및 산업용 등급을 위해 -40°C ~ 125°C의 범위에서 동작을 보장한다. 가격은 1,000개 수량 기준으로 개당 2.25달러에서 시작한다. 모든 버전은 즉시 이용할 수 있다.
일반적인 설계 예
애플리케이션
• VFD 바이어스 공급장치
• TFT-LCD 바이어스 공급장치
• GPS 수신기
• DSL 모뎀
• 로컬 전원 공급 장치
|
