제품 특징: LTC3624/-2
• 폭넓은 VIN 범위: 2.7V~17V
• 폭넓은VOUT 범위: 0.6V~VIN
• 95% 최대 효율
• 낮은 IQ < 3.5µA, 제로 전류 셧다운
• 정주파수 동작
∘ 1MHz: LTC3624
∘ 2.25MHz: LTC3624-2
• 최저 IQ를 이용한 낮은 드롭아웃 동작
• 2A 정격 출력 전류
• ±1% 출력 전압 정밀도
• 우수한 라인 & 부하 과도 응답을 위한 전류 모드 동작
• 펄스 스키핑, 강제 연속, 버스트 모드® 동작
• 내부 보정 및 소프트 스타트
• 과열 보호 기능
• 컴팩트한 8핀 3mm × 3mm DFN 패키지
제품 설명
LTC는 고효율의 17V 입력이 가능한 동기식 벅 레귤레이터(제품명: LTC3624)를 출시했다고 밝혔다. 이 제품은 0.6V까지 낮은 출력 전압으로 설정가능하며 최고 2A의 연속 출력 전류를 제공한다. 동기식 정류는 최대 95%의 높은 효율을 제공하며, 버스트 모드(Burst Mode®) 동작은 무부하 대기 전류가 3.5µA에 불과하다. LTC3624는 1MHz 고정 스위칭 주파수로 동작되며, LTC3624-2 는 2.25MHz 고정 스위칭 주파수로 동작된다. 고정주파수, 전류 모드 아키텍처는 스위칭 잡음을 최소화하면서 매우 빠른 라인과 부하 과도 응답을 제공한다. LTC3624/-2는 2.7V~17V의 입력 전압 범위에서 동작하여, 단일 셀이나 다중 셀 리튬이온 스택 입력뿐 만 아니라 12V 중간 버스 구동식 시스템에도 이상적이다. 3mm x 3mm DFN 패키지, 높은 스위칭 주파수, 소형의 저가형 커패시터 및 인덕터의 조합은 매우 컴팩트한 솔루션 풋프린트를 보장한다.
LTC3624/-2의 60ns 최소 온타임을 통해 이 제품은 펄스 스킵 동작 없이 2.25MHz 스위칭 주파수(LTC3624-2) 로 16V 입력에서 2.5V로 스텝다운 할 수 있다. 이 제품의 3.5µA 대기 전류는 최대 배터리 동작 시간을 요구하는 올웨이즈온 애플리케이션에 매우 잘 맞다. 가능한 최저 잡음을 요구하는 애플리케이션의 경우, LTC3624/-2는 펄스 스킵 모드 또는 강제 연속 모드로 동작할 수 있도록 설정될 수 있어, 잡음과 잠재적인 RF 간섭을 줄인다. 추가적으로 파워 굿 전압 모니터, 내부 보정, 열 보호 기능들이 포함된다.
LTC3624EDD 와 LTC3624EDD-2는 3mm x 3mm DFN-8 패키지에서 이용할 수 있으며, 1,000개 수량 기준으로 개당 2.25달러로 제공된다. 산업용 등급 버전인 LTC3624IDD 와 LTC3624IDD-2는 -40°C~125°C 동작 접합 온도 범위에서 동작할 수 있도록 보장되어 있으며, 1,000개 수량 기준으로 개당 3.25달러에 책정되어 있다. 모든 버전은 지금 즉시 이용할 수 있다.

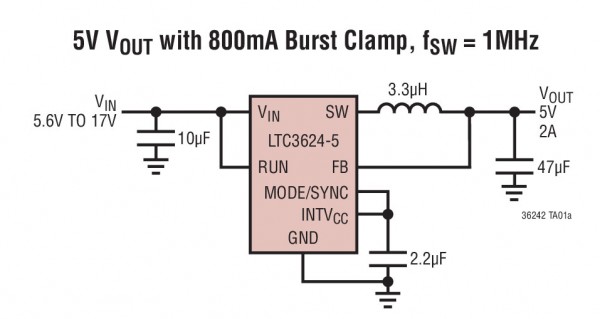

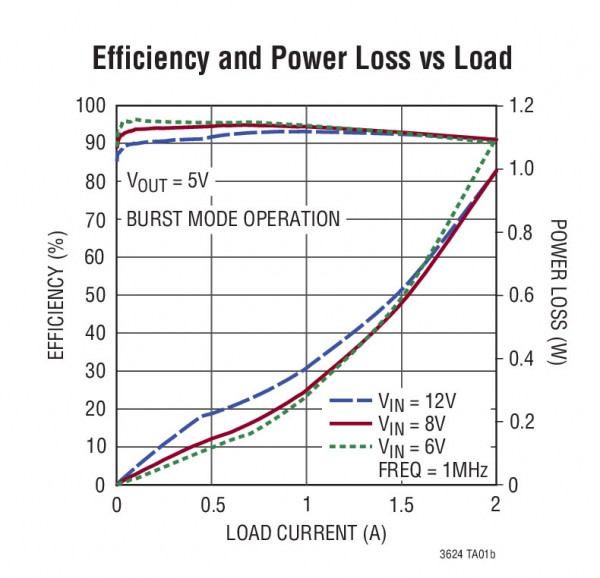

일반적인 설계 예
애플리케이션
• 배터리 전원 공급 장치
• 휴대용 계측
• 긴급 라디오
• 범용 스텝 다운 전원
|
