제품특징: LT3752/-1
• 폭넓은 V_IN 범위:
  ∘ LT3752: 6.5V~100V
  ∘ LT3752-1: 최대 400V+ 외부 부품으로만 제한
• 내부 일반관리DC/DC 컨트롤러
• 액티브 클램프 트랜스포머 리셋
• 옵토커플러가 필요 없음
• 고효율 동기식 정류
• 프로그램이 가능한 MOSFET 턴온 지연
• 단락회로 보호 기능
• 프로그램이 가능한 볼트 2차 클램프
• 선택 가능한 고정 동작 주파수 범위: 100kHz~500kHz
• 외부 클록으로 동기화가 가능
• 히스테리시스를 갖춘 프로그램 가능형 OVLO & UVLO
• 확장형 & 산업용 등급: -40°C~125°C 동작 접합 온도
• 자동차 온도 등급: -40°C~150°C 동작 접합 온도
• 군사용 온도 등급: -55°C~150°C 동작 접합 온도

제품 설명

LTC는 액티브 클램프 트랜스포머 리셋 기능을 갖추고 높은 입력 전압이 가능한 동기식 포워드 컨트롤러(제품명: LT3752/LT3752-1)를 출시했다고 밝혔다. V_OUT이 제어된 스타트업 및 셧다운, 내장된 관리 컨트롤러가 1차 및 2차 IC 모두에 바이어스 전류를 공급한다. 내부 바이어스 생성은 추가적인 권선으로 바이어스 전원을 생성할 필요를 없게 함으로써 메인 전력 트랜스포머의 복잡도 및 크기를 줄일 수 있다. LT3752는 6.5V~100V 입력 전압 범위에서 동작한다. 최대 400V 입력 및 그 이상을 위해, LT3752-1는 외장 부품만을 선택함으로써 최대 전압으로 제한된 입력 전압에서 RC 스타트업을 가능하게 하며, HV/HEV 자동차 애플리케이션에 이상적이다.

±5%의 출력 전압 레귤레이션은 옵토 커플러를 사용하지 않고도 달성될 수 있다. 옵토커플러가 사용되면, ±1.5%의 레귤레이션이 실현될 수 있다. LT3752/-1은 동기식 정류 타이밍을 위해 2차측 MOSFET 드라이버로 펄스 트랜스포머를 통해 제어 신호를 보낸다. 이 제품은 자가 구동식 애플리케이션(좁은 입력 전압 범위에서 동작할 때) 으로도 사용될 수 있다. 자가 구동식 애플리케이션에서 2차측 MOSFET은 전력 트랜스포머 펄스로 제어된다. LT3752/-1를 이용할 경우, 2차측 IC는 출력 전압이 0V일 경우 동작을 위한 스타트업 회로를 더 이상 요구하지 않아, 제어된 V_OUT 스타트업이 가능하다.

LT3752/-1은 정확한 프로그램이 가능한 볼트 2차 클램프를 포함한다. 컨버터가 자연적으로 듀티 싸이클 이상으로 설정될 때, 이 제품은 1차 스위치 리셋 전압을 제한하고 부하 과도상태 동안 트랜스포머의 포화상태를 방지하기 위해 듀티 싸이클 가드레일을 제공한다. 볼트 2차 클램프는 옵토 경로가 오픈 되거나 대안적인 방법으로 옵토 커플러를 사용하지 않는 애플리케이션에서 V_OUT을 정의할 경우, 최대 V_OUT으로 제한을 두게 된다. 비 절연형 높은 스텝다운 비율의 애플리케이션 경우, 각 IC는 전압 오류 증폭기를 포함하여 매우 간단한 비절연형의 완전 조절된 동기식 포워드 컨버터를 가능하게 한다. 추가적인 기능에는 프로그램이 가능한 과전류 보호 기능, 열 셧다운이 내장된 조절 가능한 입력 저전압 및 과전압 록아웃이 포함된다. LT3752/-1은 100kHz~500kHz의 프로그램이 가능한 동작 스위칭 주파수를 제공하며 외부 클록으로 동기화될 수도 있어 광범위한 출력 인덕터 값과 트랜스포머 크기를 사용할 수 있다.

LT3752/-1은 고전압 공간을 위해 여러 개의 핀이 제거된 TSSOP-38 패키지로 이용할 수 있다. LT3752/-1 E 등급 및 I 등급 버전은 -40°C~125°C 접합 온도 범위에서 동작한다. LT3752/-1 H 등급은 -40°C~150°C 동작 접합 온도에서 동작할 수 있도록 보장되었다. LT3752/-1 MP 등급은 -55°C~150°C 동작 접합 온도에서 동작할 수 있도록 보장되었다. 1,000개 수량 기준으로 가격은 개당 3.39달러에 시작한다.

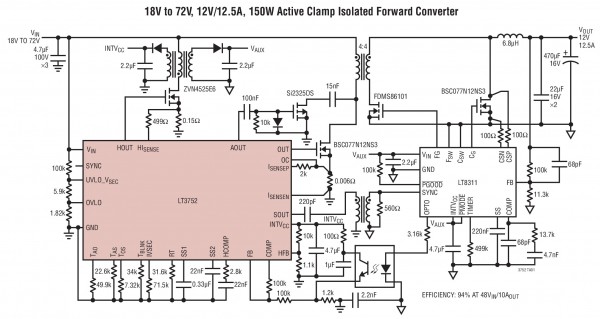

일반적인 설계 예

애플리케이션
• 오프라인 및 HV 차량용 배터리 절연 전원
• 48V 통신 절연 전원

• 산업, 자동차 및 군용 시스템
