제품특징: LTC3107
• 전력 관리 시스템 보조형 열 에너지 하베스팅
• 1차 배터리 전압을 추적하는 VOUT
• 2.2V LDO 출력
• 에너지 저장 출력, 4.3V으로 클램프
• 20mV로 낮은 입력에서도 동작
• 배터리 사용 인디케이터 (BAT_OFF)
• 배터리에서 IQ:
∘ 80nA : 에너지 하베스팅 될 때
∘ 6µA : 에너지 하배스팅이 없을 때
• 표준 컴팩트 스텝업 트랜스포머
• 소형, 열 성능이 강화된 10핀 3mm × 3mm DFN 패키지
제품 설명
LTC는 저전력 무선 시스템 네트워크(WSNS)에서 1차 배터리의 수명을 연장시킬 수 있도록 설계된 고집적 DC/DC 컨버터(제품명: LTC3107)를 출시한다고 밝혔다. LTC3107은 배터리의 가용 수명을 연장하기 위해 에너지 하베스팅과 전력 관리 성능을 1차 배터리 셀에 결합시켰다. LTC3107은 TEG(thermoelectric generator)와 써모파일(thermopile) 이 사용 가능 할 때 에너지를 하베스트하며, 스토리지 커패시터에 초과 전력을 저장하고 하베스트된 전력을 이용할 수 없는 경우 1차 셀이 무선 센서 노드에 전력을 공급한다.
LTC3107의 내부 부스트 컨버터는 소형 스텝업 트랜스포머와 결합되어 TEG 및 써모파일과 같은 소스에서 일반적으로 제공되는 20mV정도의 낮은 입력 전압에서 에너지를 하베스트하며, 배터리 전압과 동일한 출력을 제공한다. 추가적인 2.2V LDO 출력은 외부 마이크로프로세서에 전력을 공급한다. 하베스트된 에너지를 이용할 수 없을 경우, 이 시스템은 배터리로부터 직접 구동되며 6µA만 소모한다. 소형 스텝업 트랜스포머, 3mm x 3mm 패키지 및 소형 외부 부품이 통합되어 매우 컴팩트한 솔루션 풋프린트를 보장한다.
LTC3107은 에너지 하베스트 소스에서 사용할 수 있는 전력의 유무에 상관없이 IC를 스타트업하고 VOUT 와 LDO에 전력을 공급하기 위해 1차 배터리를 사용하도록 설계되었다. 에너지 하베스트 소스를 이용할 수 있을 때 LT3107은 1차 배터리에서 사용되는 80nA의 대기 전류 만으로 에너지 하베스트된 소스에서 동작할 수 있도록 완벽하게 전환된다. 에너지 하베스팅 소스가 없거나 부하가 하베스트된 에너지를 초과할 경우, LT3017은 1차 배터리로 전환되어 VOUT와 VLDO 부하에 전력을 공급한다. BATT_OFF 인디케이터는 배터리 사용량을 추적하기 위해 사용될 수 있다.
LTC3107EDD는 3mm x 3mm 10핀 DFN 패키지로 공급되며, 1,000개 수량 기준으로 개당 2.95달러에 책정되었다. 산업용 등급 버전 LTC3107IDD 는 -40°C~125°C의 접합 온도 범위에서 동작할 수 있도록 보장되어 있으며 1,000개 수량 기준으로 개당 3.45달러로 책정되어 있다. 모든 버전은 즉시 이용할 수 있다.

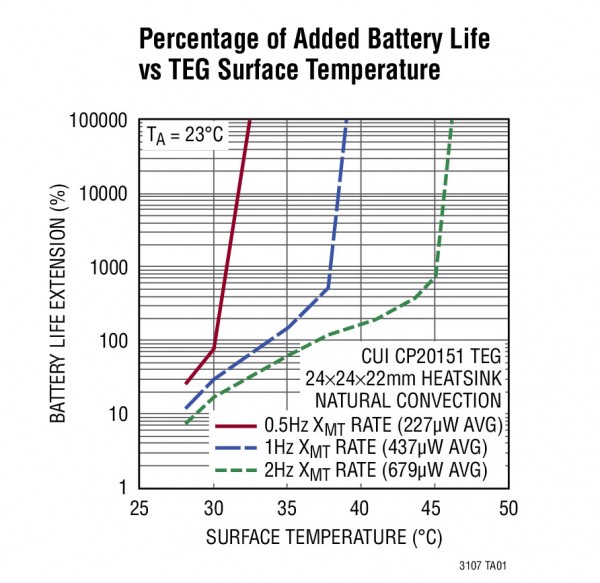

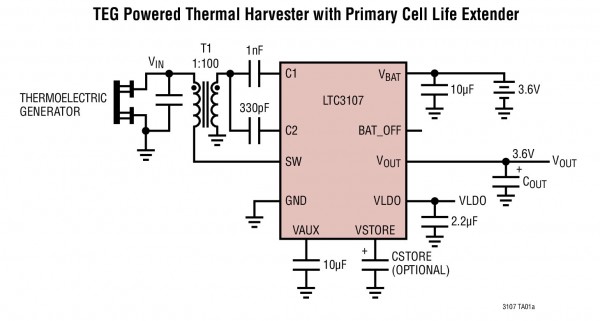

일반적인 설계 예
애플리케이션
• 산업용 무선 감지
• 원격 센서 및 무선 전원
• HVAC
• 자동 검침
• 빌딩 자동화, 보안
• 예측 유지 보수, 상태 모니터링
|
