• 3000:1 트루 컬러 PWM 디밍

• 폭넓은 입력 전압 범위: 4.5V~110V

• 입력 & 출력 전류 보고

• PWM & 출력 차단에 적합한 PMOS 스위치 드라이버

• 내부 스프레드 스펙트럼 주파수 변조

• ±2% 정전압 레귤레이션

• ±3% 정전류 레귤레이션: 0V ≤ V_OUT ≤ 110V

• 프로그램이 가능한 입력 전류 제한 기능

• LED 전류를 선형으로 조절하는 CTRL 입력

• 조절가능한 주파수: 100kHz~1MHz

• OPENLED 플래그를 갖춘 프로그램이 가능한 오픈형(OPEN) LED 보호 기능

• 단락회로 보호 기능 & SHORTLED 플래그

• 히스테리시트 기능의 프로그램이 가능한 저전압 록아웃

• 프로그램이 가능한 폴트 재시작 타이머를 갖춘 소프트스타트 기능

• 배터리 충전을 위한 C/10 검출 기능

• 28핀 TSSOP 패키지로 공급

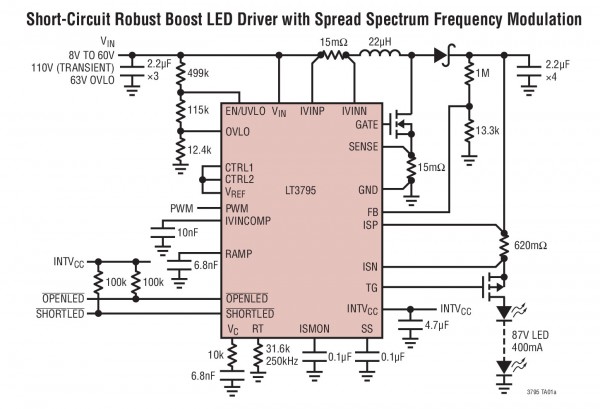

LTC는 일정한 값으로 전류 또는 전압을 조절하기 위해 설계된 하이 사이드 전류 센스 DC/DC 컨버터 (제품명: LT3795)를 출시한다고 밝혔다. 이 제품은 고휘도 (HB: High Brightness) LED를 구동하는데 이상적이다. 이 제품의 4.5V~110V 입력 전압 범위는 자동차, 산업 및 건축 조명 등을 포함해 다양한 애플리케이션에 적절하다. LT3795는 외부 로우사이드 N채널 MOSFET을 사용하여, 12V 입력에서 최대 90V의 백색 LED를 50W이상으로 구동할 수 있다. 스프레드 스펙트럼 주파수 변조는 EMI 방출을 감소시키면서, 내부 PMOS 스위치 드라이버는 부스트 및 벅부스트 토폴로지에서 강력한 단락회로 보호 기능을 제공한다.

LT3795는 하이 사이드 전류 센스를 통합시켜, 부스트, 벅, 벅 부스트 또는 SEPIC 토폴로지에서 사용될 수 있게 한다. 또한, 이 제품은 신뢰성 및 설계 유연성을 향상시킬 수 있도록 입력 및 출력 전류 제한 기능 및 모니터 기능 모두를 제공한다. LT3795는 부스트 모드에서 94% 이상의 효율성을 제공할 수 있으며, 외부 히트 싱크에 대한 필요성을 최소화시킨다. 주파수 조절 핀을 통해 사용자는 100kHz~1MHz 사이의 주파수를 프로그램할 수 있으며, 효율성을 최대화하면서 외부 부품 크기와 비용을 최소화시킨다. 열 성능이 강화된 TSSOP-28 패키지가 결합된 LT3795는 매우 작은 HB LED 드라이버 또는 충전 솔루션을 제공한다.

LT3795는 최고 3,000:1의 디밍 범위를 갖춘 일정한 LED 색상을 제공하는 PWM 디밍 기능을 사용한다. 덜 까다로운 디밍 요건에 대해, CTRL 핀은 10:1 아날로그 디밍 범위를 제공하도록 사용될 수 있다. 고정 주파수, 전류 모드 아키텍처는 광범위한 입력 전압 및 출력 전압에서 안정적인 동작을 제공한다. 견고한 단락회로 보호 기능은 전체 시스템 신뢰성을 최대화하면서, C/10 검출 기능은 배터리 및 수퍼캡(SuperCap) 충전 설계 모두를 최적화시킨다. 추가적인 기능으로는 입력 및 출력 전류 보고, 주파수 동기화, 프로그램이 가능한 UVLO, 프로그램이 가능한 오류 재시작 타이머를 포함한다.

LT3795EFE는 열 성능이 강화된 TSSOP-28 패키지에서 이용할 수 있다. 가격은 개당 3.45 달러에서 시작한다. 확장된 온도 버전인 I 등급인 LT3795IFE는 개당 3.86달러 가격부터 이용할 수 있다. 고온 버전인 H 등급 LT3795HFE는 개당 4.11 달러에 이용할 수 있다. 모든 가격은 1,000 개 수량 기준으로 제공되며 모든 버전은 지금 즉시 이용할 수 있다.

• 고전력 LED, 고전압 LED

• 배터리 충전기

• 정밀한 전류 제한 전압 레귤레이터
