LT8610A-AB의 주요 특징
• 폭넓은 입력 전압 범위: 3.4V~42V
• 최대 3.5A 의 연속 출력 전류
• 초저 대기 전류 버스트 모드® 동작
• 12 VIN 입력, 3,3V3.3VOUT 출력조건에서 2.5µA
• 출력 리플 < 10mVP-P (LT8610A Only)

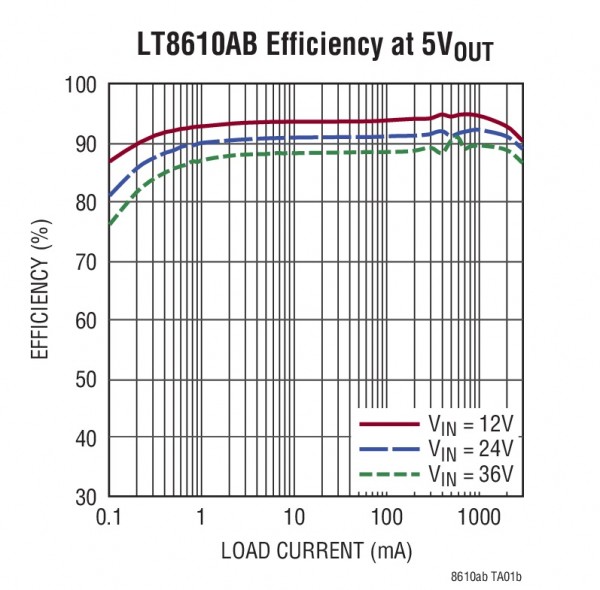

• 높은 효율의 동기식 동작:
o 96% 효율 1A, 12VIN 에서 5VOUT
o 94% 효율 1A, 12VIN 에서 3.3VOUT
• 고속 스위치온 타임: 30ns
• 모든 조건에서 낮은 드롭아웃: 1A 일 때 200mV
• 소형 인덕터 사용이 가능
• 조절 가능형 & 동기 가능형 스위칭 주파수: 200kHz~2.2MHz
• 전류 모드 동작
• 정교한 1V 인에이블 핀 쓰레스홀드(Threshold)
• 내부 보정
• 출력 소프트 & 트랙킹
• 열 성능이 강화된 16핀 MSOP 패키지
제품 설명
LTC는 동기식 스텝다운 DC/DC 컨버터 2종 (제품명: LT8610A 및 LT8610AB)을 출시했다고 발표했다. 두 제품 모두 3.5A 출력, 42V 입력이 가능한 동기식 스텝다운 스위칭 레귤레이터이다. 동기식 정류는 96%나 높은 효율을 달성하는 반면, Burst Mode® 동작은 무부하 대기 조건에서 2.5µA 미만의 대기 전류를 유지한다. 3.4V~42V의 입력 전압 범위는 자동차 및 산업용 애플리케이션에 이상적이다. 5A 내장 스위치는 최고 3.5A의 연속 출력 전류로 0.97V만 큼 낮은 전압으로 제공할 수 있다. LT8610A/AB의 버스트 모드(Burst Mode) 동작은 최저 대기 전류를 제공하며, 자동차 “올웨이즈온” 시스템과 같은 애플리케이션에 잘 맞는다. 이 특징은 시스템의 배터리 동작 수명을 연장하기 위해 필요하다. LT8610A/AB의 독자적인 설계는 모든 조건에서 1A일 때 200mV에 불과한 최소 드롭아웃 전압을 유지하며, 이를 통해 자동차 콜드 크랭크와 같은 시나리오에서 뛰어난 성능을 발휘할 수 있다. 또한, 30ns에 불과한 고속 최소 온타임은 16V입력~1.0V 출력에서 2MHz 의 고정 주파수 스위칭을 구현하며, 따라서 설계자는 효율을 최적화하면서 잡음에 민감한 주파수 대역을 피할 수 있다. LT8610A/AB의 16핀의 열 성능이 우수한 MSOP 패키지와 높은 스위칭 주파수는 외부 인덕터와 커패시터를 작게 하면서, 컴팩트하고 열 효율이 우수한 풋프린트를 제공한다. LT8610AB는 LT8610A제품과 비교하여 0.5mA미만의 경부하 일 때 더 높은 효율을 제공한다. 그러나, 약간 더 높은 출력 리플의 결과를 제공한다.
LT8610A 와 LT8610AB는 다음과 같은 성능 향상과 함께 표준 제품인 LT8610의 모든 성능과 기능을 공유한다. 첫 째, 신제품 두 가지는 LT8610의 2.5A 성능 대신에, 3.5A 연속 출력 전류를 제공한다. 둘 째, 최소 온 타임은 50ns 에서 30ns로 감소되어, 표준제품인 LT8610의 경우 1.8V과 비교해 2MHz일 때 16V입력, 1V 출력 스텝다운 변환을 실현시킨다. 기타 모든 전기적 요소들은 표준제품 LT8610과 동일하다.
LT8610AEMSE 및 LT8610ABEMSE는 열 성능이 강화된 MSOP-16 패키지로 공급되며 개당 3.75달러로 제공된다. 산업용 온도 버전인 LT8610AIMSE 및 LT8610ABIMSE는 -40°C~125°C 동작 접합 온도 범위에서 테스트되어 동작을 보장하며, 개당 4.13달러에서 시작한다. 자동차 온도 버전인 LT8610AHMSE 및 LT8610ABHMSE는 40°C~150°C 동작 접합 온도에서 테스트 되어 동작을 보장하며, 개당 4.38 달러로 공급된다. 모든 가격은 1,000 개 수량이 기준이며, 모든 버전은 지금 바로 이용할 수 있다. .

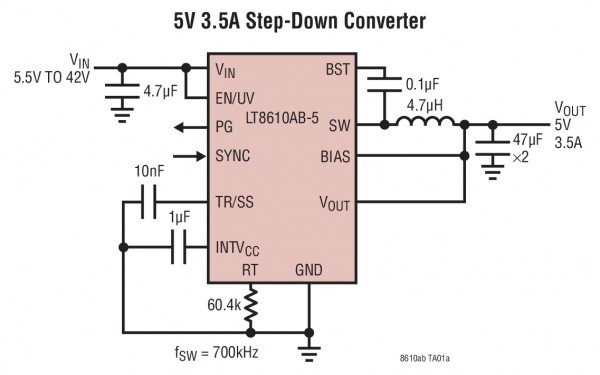

일반적인 설계 예
애플리케이션
• 자동차 및 산업용 전원
• 범용 스텝 다운
• GSM 전원 공급 장치
