제품특징: LT8640
• Silent Switcher™ 아키텍처:
  ∘ 초저 EMI/EMC 방출
  ∘ 스프레드 스펙트럼 주파수 변조
• 고주파수에서 고효율
  ∘ 1MHz일 때 최고 96% 효율
  ∘ 2MHz일 때 최고 95% 효율
• 폭넓은 입력 전압 범위: 3.4V~42V
• 초저 대기 전류 버스트 모드® 동작:
• 12V_IN~3.3V_OUT로 레귤레이트하는 2.5µA I_Q, 출력 리플 < 10mV_P-P
• 고속의 최소 스위치온타임: 40ns
• 모든 조건에서 낮은 드롭아웃: 1A에서 100mV
• 과부하일 때 인덕터 포화를 안전하게 견딜 수 있다
• 조절가능 & 동기화 가능: 200kHz~3MHz
• 피크 전류 모드 동작
• 정밀한 1V 인에이블 핀 임계갑
• 내부 보정
• 출력 소프트스타트 & 트랙킹
• 소형 18핀 3mm × 4mm QFN

제품 설명
LTC는 5A, 42V 입력이 가능한 동기식 스텝다운 스위칭 레귤레이터(제품명: LT8640)를 출시한다고 밝혔다. 독자적인 Silent Switcher™ 아키텍처는 스프레드 스펙트럼 주파수 변조가 결합되어 있어 2MHz 를 초과하는 스위칭 주파수에서도25dB 이상까지 EMI/EMC 방출을 감소시키며, 이를 통해 자동차 CISPR25, Class 5 피크 제한치를 쉽게 통과할 수 있다. 동기식 정류는 2MHz의 스위칭 주파수를 통해 96%로 높은 효율을 달성한다. 3.4V~42V 입력 전압 범위는 자동차 및 산업용 애플리케이션에 이상적이다.

LT8640의 내부 고효율 스위치는 최고 5A의 연속 출력 전류 및 7A의 피크 부하를 0.97V로 낮은 전압에서 제공한다. 디바이스의 버스트 모드(Burst Mode®)동작은 무부하 대기 조건에서 2.5µA 이하로 대기 전류를 유지시키며 동작 배터리 수명을 연장해야 하는 자동차의 “상시전원(올웨이즈온)” 시스템과 같은 애플리케이션에 잘 맞는다. LT8640의 독자적인 설계는 모든 조건에서 1A일 때 100mV에 불과한 최소 드롭아웃 전압을 유지하며, 이를 통해 자동차 콜드 크랭크와 같은 시나리오에서 성능을 뛰어넘을 수 있다.

또한 40ns에 불과한 고속의 최소 온타임은 16V 입력에서 1.5V 출력에 이르기까지 2MHz의 일정한 주파수 스위치를 실현할 수 있어, 설계자가 효율을 최적화하면서 중요한 잡음 민감 주파수 대역을 피할 수 있게 한다. LT8640의 20핀 3mm x 4mm QFN 패키지 및 높은 스위칭 주파수는 외부 인덕터와 커패시터를 작게 해 주며, 콤팩트하면서 열 성능이 효율적인 풋프린트를 제공한다.

LT8640은 필수적인 부스트 다이오드, 오실레이터, 제어 및 로직 회로가 단일 다이에 통합되어 있으며 상/하측 고효율 전력 스위치를 내장하고 있다. 낮은 리플 부스트 모드 동작은 저출력 전류일 때 고효율을 유지시키면서 출력 리플을 10mV_PK-PK미만으로 유지시킨다. 특별한 설계 기법과 새로운 고속 프로세스는 광범위한 입력 전압 범위에서 고효율을 실현시키면서, LT8640의 전류 모드 토폴로지는 빠른 과도응답과 뛰어난 루프 안정성을 가능하게 한다. 기타 다른 기능에는 내부 보정, 파워굿플래그, 출력 소프트스타트/트랙킹 및 열 보호 기능을 포함한다.

LT8640EUDC는 3mm x 4mm QFN 패키지로 제공되며 개당 4.35달러로 책정되어 있다. LT8640IUDC는 산업용 온도 버전으로 -40°C~125°C 동작 정션온도(junction temperature)에서 동작할 수 있도록 테스트 되었다. LT8640HUDC인 자동차 온도 버전은 -40°C~150°C 동작 정션온도에서 테스트 되어 동작을 보장한다. 가격은 개당 5.04달러이다. 모든 가격은 1,000 개 수량 기준으로 책정되었으며 모든 버전은 지금 즉시 이용할 수 있다.

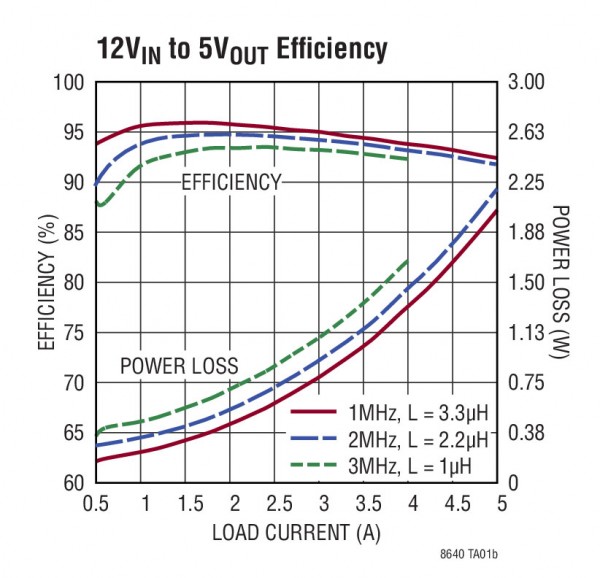

일반적인 설계 예

애플리케이션
• 자동차 및 산업용 전원
• 범용 스텝 다운
• GSM 전원 공급 장치
