제품특징: LT1965 H 등급
• 출력 전류: 1A

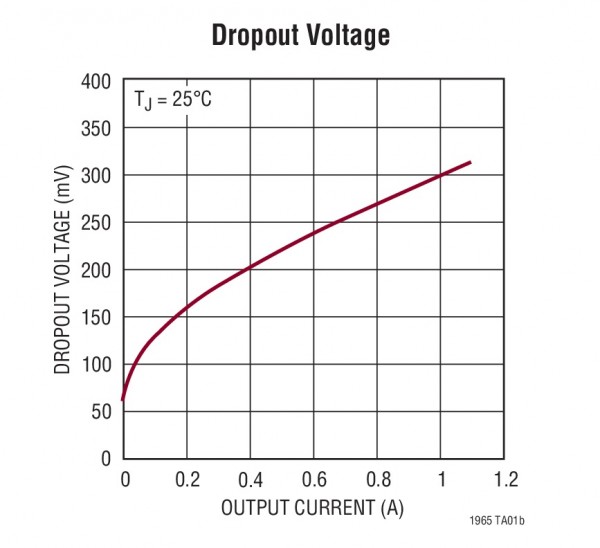

• 저 드롭 전압: 1A 부하일 때 300mV
• 초저 출력 잡음: 40µV_RMS
• H 등급: 동작 접합 온도 = -40°C~+150°C
• V_IN 범위: 1.8V~20V
• 조절가능한 V_OUT: 1.2V~19.5V
• 출력 톨러런스: 전체 라인, 부하 & 온도조건에서  ±3%
• 낮은-ESR, 세라믹 출력 커패시터 (10µF 최소)에서 안정적
• 셧다운 전류: <1µA
• 역배터리 보호 기능
• 역 전류 없음
• 열 제한 & 전류 제한 보호 기능
• 8 핀 DFN 3mm x 3mm x 0.75mm 패키지
• 5 핀 DD-Pak 패키지
• 5 핀 TO-220 패키지

제품 설명
LTC는 폭넓은 온도 범위 버전 LT1965의 H등급 제품으로 고전력 밀도의 1A LDO를 출시했다고 밝혔다. 이 IC는 전체 부하시 드롭아웃 전압이 불과 300mV이며, 1.8V~20V의 폭넓은 V_IN 성능, 1.2V~19.5V의 조절 가능한 출력 기능이 특징이다. 40µV_RMS 에 불과한 낮은 출력 잡음은 계측기, RF, DSP, 로직 전원 시스템에서 잡음을 감소시키며, 스위칭 파워 서플라이의 뒷단에도 적용할 수 있다. 출력 톨러런스는 전체 라인, 부하, 온도조건에서 ±3% 이내로 완벽하게 조절된다. 동작시 500µA 및 셧다운시 1µA 미만을 소모하는 이 디바이스의 낮은 대기 전류는 낮은 전류 소모로 높은 출력 구동 성능을 요구하는 애플리케이션에 적합한 우수한 선택 기회를 제공한다.

LT1965 레귤레이터는 낮은 ESR, 10µF 정도의 작은 세라믹 출력 커패시터로도 안정성과 과도응답을 최적화 할수 있다. 이러한 소형 외부 커패시터는 경우에 따라 다른 레귤레이터에서는 필수적인 직렬 저항 없이 사용될 수 있다. 내부 보호 회로는 역 배터리 보호, 역 전류 없음, 폴드백 기능의 전류 제한 및 열 제한 기능을 포함한다. 입출력간 전압 비율이 높은 애플리케이션의 경우, LT1965는 매우 컴팩트하면서 열 효율적인 솔루션을 제공한다.

LT1965 H 등급은 -40°C~+150°C의 동작 접합 온도로 정격 되었으며 열 프로파일 (0.75mm) 8핀 DFN (3mm x 3mm) 패키지, 표면실장 DD-Pak 파워 패키지, TO-220 파워 패키지로 제공된다. 모든 디바이스는 현재 이용가능하며, 1,000개 수량 기준으로 개당 각각 2.80달러에서 시작한다.

일반적인 설계 예

애플리케이션
• 로직 전원 공급 장치
• 스위칭 전원용 포스트 레귤레이터
• 저 노이즈 계측기기
