LTM8045의 주요 특징
• 인버팅 또는 SEPIC 동작
• 4개 외장형부품만으로 솔루션 완성
• 폭넓은 입력 전압 범위: 2.8V~18V

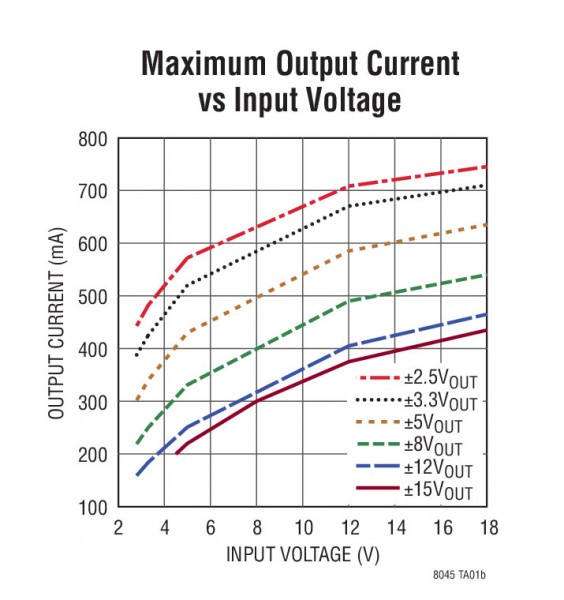

• VIN = 12V, VOUT = 2.5V 또는 -2.5V에서 최대 700mA 출력 전류
• VIN = 12V, VOUT = 15V 또는 -15V에서 최대 375mA 출력 전류
• 2.5V~15V (SEPIC) 또는 -2.5V~-15V (인버팅) 출력 전압
• 선택 가능한 스위칭 주파수: 200kHz~2MHz
• 소형 6.25mm x 11.25mm x 4.92mm BGA 패키지
제품 설명
LTC는 2.8V-18V 입력, 멀티 토폴로지 DC/DC µModule® (마이크로모듈) 컨버터 (제품명: LTM8045)를 출시했다. 이 제품은 온보드 인덕터, 전력 스위치, DC/DC 컨트롤러를 갖추고 최고 700mA 출력 전류를 제공한다. LTM8045는 2개의 저항 및 2개의 콘덴서만 추가하여, 2.5V~15V 사이의 포지티브 출력 전압 (SEPIC 토폴로지) 혹은 -2.5V~-15V 사이의 네거티브 출력 전압 (인버팅 토폴로지)를 조절할 수 있도록 구성될 수 있다. LTM8045는 통신, 이미징, 핸드헬드 테스트 장비에서 PoL(Point-of-load) 레귤레이션을 위해 설계된 제품이다.
SEPIC 구성에서, LTM8045의 입력 전압은 레귤레이트된 출력 전압 이상이거나, 이하이거나, 동일할 수 있다. 네거티브 출력 인버터로 구성될 수 있을 경우, 로직 레벨 제어 핀은 레벨 시프트 회로를 요구하지 않는다. LTM8045는12V 입력, -5V, 500mA 부하조건에서 80% 효율을 달성한다. 동작 주파수 범위는 200kHz~2MHz이며, 외부 레지스터를 통해 조절할 수 있고, 동일 주파수 범위내에서 외부 클록으로 동기화될 수 있다.
LTM8045는 6.25mm x 11.25mm x 4.92mm BGA 패키지로 공급되며 동작은 -40°C~+125°C 및 -55°C~+125°C 내부 온도 범위에서 보장될 수 있다. 가격은 1,000 개 수량 기준으로 개당 6.97달러에서 시작된다. LTM8045는 현재 바로 이용할 수 있다.

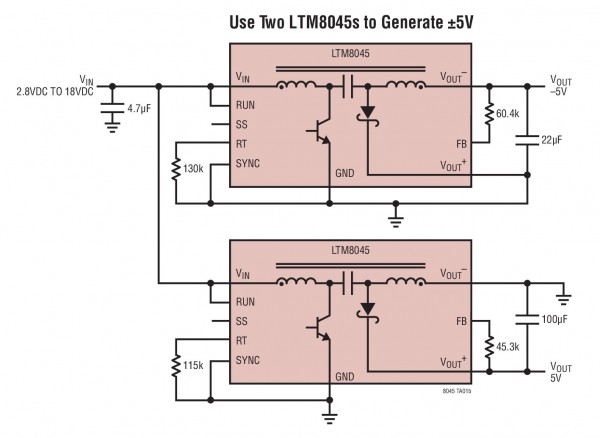

일반적인 설계 예
애플리케이션
• 배터리 구동형 레귤레이터
• 로컬 네거티브 전압 레귤레이터
• 저잡음 증폭기 파워
