• 무음 스위처(Silent Switcher™) 아키텍처:

 o 초저 EMI/EMC 방출

 o 높은 스위칭 주파수에서도 고효율

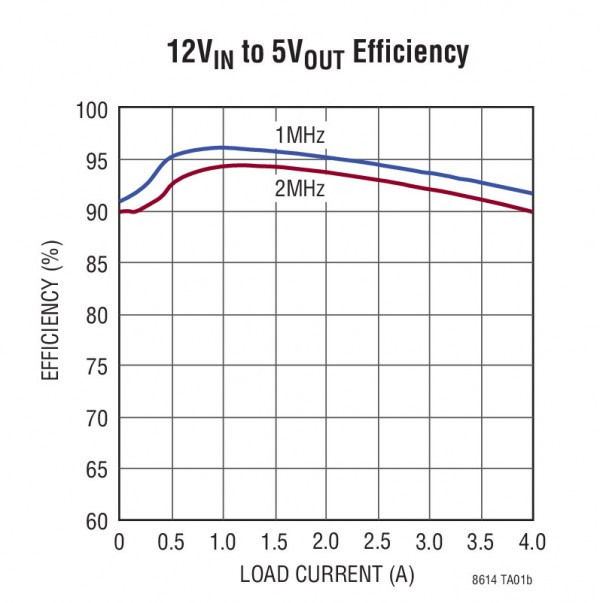

• 최고 96% 효율

• 폭넓은 입력 전압 범위: 3.4V~42V

• 초저 대기 전류 Burst Mode® 동작: 12V_IN~3.3V_OUT 시 2.5µA I_Q 및 10mV_P-P 미만의 출력 리플

• 고효율 동기식 동작

• 빠른 최소 스위치 온 타임: 30ns

• 모든 동작 조건에서 낮은 드롭아웃: 1A일 때 200mV

• 조절가능하고 동기화할 수 있는 주파수 범위: 200kHz~3MHz

• 피크 전류 모드 동작

• 정밀한 1V 인베이블 핀 임계값

• 내부 보정 기능

• 출력 소프트스타트 & 트랙킹

• 소형 20핀 3mm × 4mm QFN

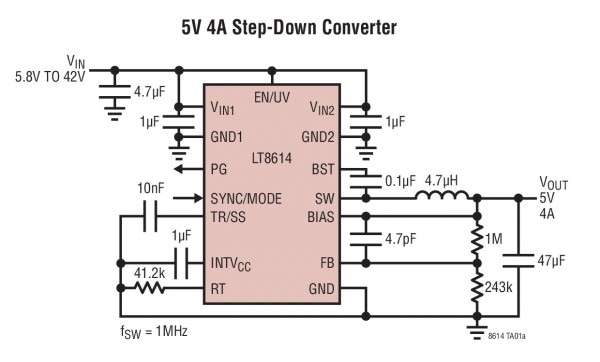

LTC는 4A, 42V 입력이 가능한 동기식 스텝다운 스위칭 레귤레이터 (제품명: LT8614)를 출시했다고 밝혔다. 독자적인 무음 스위처(Silent Switcher™ ) 아키텍처는 EMI/ EMC 방출을 20dB 이상까지, 방사 노이즈 규격인 CISPR 25 Class5 제한치 이하로 감소시킨다. 2MHz를 초과하는 스위칭 주파수에서도, 동기식 정류는 96%로 높은 효율성을 제공하면서 Burst Mode® 동작은 무부하 대기 조건시 2.5µA 이하로 대기 전류를 유지시킨다. 이 제품의 3.4V~42V 입력 전압은 자동차 및 산업용 애플리케이션에 이상적이다.

LT8614의 내부 고효율 스위치는 0.97V 로 낮은 전압에서 최대 4A의 연속 출력 전류를 제공할 수 있다. 이 제품의 버스트 모드 동작은 초저 대기 전류를 제공하면서, 자동차 ‘올웨이즈온’ 시스템과 같은 애플리케이션에 매우 이상적이다. 올웨이즈온 시스템은 배터리 동작 수명을 연장시키기 위해 필수적이다. LT8614의 독자적인 설계는 모든 조건하에서 1A일 때 최소 드롭아웃 전압을 겨우 200mV로 유지시켜, 자동차 콜드크랭크 조건과 같은 시나리오에서 뛰어난 성능을 실현시킨다. 게다가, 30ns에 불과한 빠른  최소 온타임은 16V 입력에서 1.0V 출력까지 2MHz 정주파수 스위칭을 실현시켜, 설계자가 효율을 최대화하면서 잡음에 민감한 주파수 대역을 피하게 한다. LT8614의 20핀 3mm x 4mm QFN 패키지 및 높은 스위칭 주파수는 외부 인덕터와 커패시터 크기를 작게 하면서, 콤팩트하면서 열 효율이 우수한 풋프린트를 제공한다.

LT8614는 하나의 다이에 필수적인 다이오드, 오실레이터, 제어 및 로직 회로가 통합된 상단 및 하단 고효율 전력 내장 스위치를 활용한다. 낮은 리플 버스트 모드 동작은 낮은 출력 전류일 때 고효율을 유지하면서 출력 리플을 10mVPK-PK이하로 유지시킨다. 특별한 설계 기법과 새로운 고속 공정은 폭넓은 입력 전압 범위에서 고효율을 실현시키며, LT8614의 전류 모드 토폴로지는 고속 과도응답 반응 및 뛰어난 루프 안정성을 실현시킨다. 다른 특징으로는 보정 기능 내장, 파워 굿플래그, 출력 소프트 스타트/트랙킹, 열 보호 기능이 포함되어 있다.

LT8614EUDC는 3mm x 4mm QFN 패키지로 공급되면 개당 4.25달러로 시작된다. 산업용 온도 버전인 LT8614IUDC는 -40°C~ 125°C 동작 접합 온도 범위에서 동작할 수 있도록 테스트되어 보장되어 있으며 개당 4.68달러에 공급된다. 자동차 온도 버전인 LT8614HUDC는 -40°C~150°C 동작 접합 온도에서 테스트되어 동작하도록 보장되었으며 개당 4.93달러에 공급된다. 모든 가격은 1,000개 수량 기준이며 모든 버전은 지금 바로 이용할 수 있다.

• 자동차 및 산업용 전원

• 범용 스텝 다운

• GSM 전원 공급 장치
