• 폭넓은 입력 범위: 3.2V~36V (40VMAX)

• 2A 출력 1개 & 1A 출력 2개

• 100% 듀티 싸이클 동작

• 저항 프로그램이 가능한 정주파수

• 견고한 단락회로

• 폭넓은 SYNC 범위: 250kHz~2.2MHz

• 역위상 스위칭이 리플 감소시킴

• 800mV FB 전압

• 독립형 동작/소프트스타트 핀

• UVLO을 갖춘 셧다운

• 내부 보정

• 열 셧다운

• 소형 28핀 (4mm × 5mm)이 열 성능이 강화된 QFN & TSSOP-24 패키지

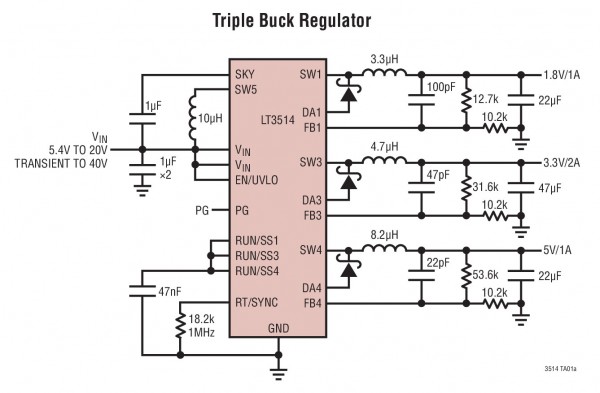

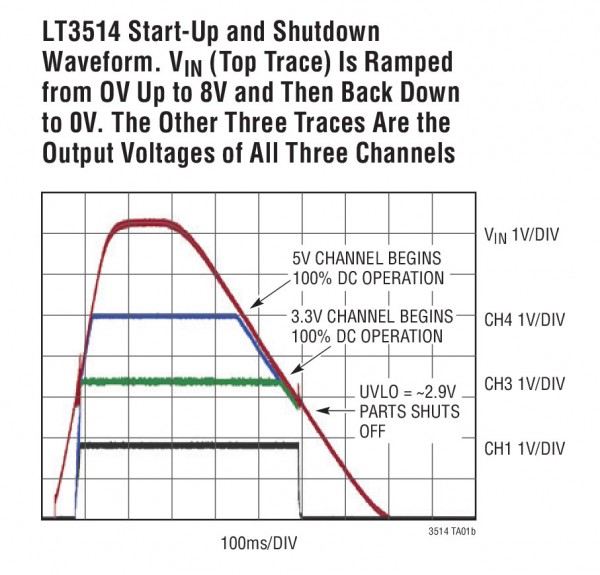

LTC는 100% 듀티 싸이클 동작을 제공하는 트리플 출력의 36V 스텝다운 스위칭 레귤레이터 (제품명: LT3514)를 출시했다고 밝혔다. LT3514는 출력 전압을 0.8V까지 낮게 설정 가능하며, 하나의 채널에서 연속 출력 전류 2A와 다른 2개 채널에서 각각 1A의 연속 출력 전류를 제공한다. 이 디바이스의 3.2V~36V (40VMAX) 입력 전압 범위는 다중 출력을 요구하는 자동차 및 산업용 애플리케이션에 이상적이다. LT3514의 독자적인 설계는 온보드 부스트 레귤레이터를 포함하며, 각 채널이 100% 듀티 싸이클로 동작할 수 있도록 하며 심지어 3.2V로 낮은 입력 전압일 때도 동작할 수 있다. 이 아키텍처는 LT3514가 자동차 콜드 크랭크 및 스탑-스타트 시나리오와 같은 동작 조건에서, 지속적인 레귤레이션을 필요로 하는 애플리케이션에 매우 잘 맞다.

LT3514의 스위칭 주파수는 250kHz~2.2MHz 범위로 사용자가 프로그램할 수 있으며, 전체 범위에 걸쳐 동기화할 수 있다. 따라서 설계자는 효율을 최적화하면서 잡음에 민감한 결정적인 주파수 대역을 피할 수 있다. 이 제품의 28핀 4mm x 5mm QFN 패키지와 높은 스위칭 주파수의 결합은 외부 인덕터 및 커패시터를 작게 하면서, 다양한 출력 애플리케이션을 위한 콤팩트하면서, 열 성능이 효율적인 풋프린트를 제공한다.

LT3514는 3A 내장 스위치 1개와 스텝다운 변환을 위한1,45A 스위치 2개, 내부 부스트 회로를 위한 220mA 스위치 1개를 활용하여, 단일 다이에 필수적인 오실레이터, 제어 및 로직 회로를 통합시켰다. 특별한 설계 기법은 광범위한 입력 전압 범위에서 최고88% 효율을 제공한다. LT3514의 전류 모드 토폴로지는 빠른 과도 응답과 뛰어난 루프 안정성을 실현시킨다. 역위상(Anti-phase) 스위칭은 입력 리플을 감소시키고 견고한 단락회로 보호 기능은 시스템 신뢰성을 향상시킨다. 다른 기능으로는 출력 전압 트랙킹, 프로그램이 가능한 저전압 록아웃을 비롯해 모든 출력이 조절 상태에 있음을 알려주는 파워 굿 핀이 포함된다.

• 자동차 배터리 레귤레이션

• 산업 제어용 전원

• 벽 전원 레귤레이션

• 분산 전원 레귤레이션
