증폭기 > 스페셜 증폭기 > 차동 증폭기 > LT1997-3
LT1997의 주요 특징
• 차동 증폭기로 핀 구성 가능, 반전
• 증폭기 또는 비 반전 증폭기
• DC CMRR(이득 = 1): 91dB(최소)
• AC CMRR(100kHz, 이득 = 1): 65dB
• 이득 오차(이득 = 1): 0.006%(60ppm)(최대)
• 최대 이득 오차 드리프트: 1ppm/°C
• 최대 이득 비선형성: 2ppm
• 공통 모드 전압 범위: ±160V
• 넓은 공급 전압 범위: 3.3~50V
• 레일-투-레일 출력
• 공급 전류: 350µA
• 연산 증폭기 오프셋 전압: 60µV(최대)
• 대역폭(이득 = 1): 1.1MHz의 -3dB
• 저전력 차단: 20µA
• 공간 절약형 MSOP 및 DFN 패키지
제품 설명
LT1997 와이드 전압 이득 선택 증폭기는 전압을 정확하게 증폭하기 위한 원칩 솔루션이다. LT1997은 정밀 연산 증폭기와 높은 정합 레지스터를 결합하고 있다. 외부 구성 요소를 사용하지 않고도 0.006%(60ppm)의 정확도로 -13~+14의 이득을 달성할 수 있다. LT1997은 차동 증폭기로 사용하기에 이상적이며, 우수한 레지스터 정합으로 인해 91dB 이상의 공통 모드 제거비가 달성된다.

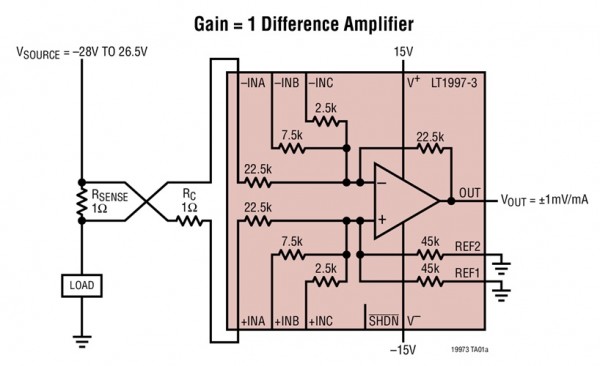

일반적인 애플리케이션 회로
애플리케이션
• 하이 측 또는 로우 측 전류 감지
• 양방향 넓은 공통 모드 범위 전류 감지
• 고전압-저전압 레벨 변환
• 산업 데이터 수집 프런트 엔드
• 절연 회로 교체
• 차동 대 단일 종단 전환
|
