제품 설명
LT1763 계열 전력 관리 집적 회로(PMIC)는 마이크로 전력을 소모하고 저잡음을 가진 저드롭아웃 레귤레이터이다. LT1763 계열은 300mV의 드롭아웃 전압으로 500mA의 출력 전류를 공급할 수 있다. 이 제품은 낮은 30μA 정지 전류로 인해 핸드헬드 및 배터리 구동식 시스템에서 사용하기에 이상적으로 설계되었다.
외부 0.01μF 바이패스 커패시터의 추가로 10Hz~100kHz 대역폭에 걸쳐 20μVRMS까지 출력 잡음을 줄이므로 낮은 출력 잡음이 주요 특징이다. LT1763 레귤레이터는 최저 3.3μF의 출력 커패시터와 안정적으로 동작한다. 내부 보호 회로망은 배터리 역방향 장착시 회로 보호, 전류 제한, 열 제한, 역 전류 보호를 포함한다.
이 디바이스는 1.5V, 1.8V, 2.5V, 3V, 3.3V, 5V의 고정 출력 전압 및 1.22V 레퍼런스 전압을 갖춘 조정 가능 장치로 제공된다. 이 레귤레이터는 8핀 SOIC/SO 및 12-DFN 패키지로 제공된다. LT1763은 휴대 전화/스마트폰, 배터리 구동식, 핸드헬드 응용 제품에 적합하다.
LT1763의 주요 특징
• 저잡음 : 20μVRMS (10Hz~100kHz)
• 출력 전류 : 500mA
• 낮은 무부하 전류 : 30μA
• 넓은 입력 전압 범위 : 1.8V~20V

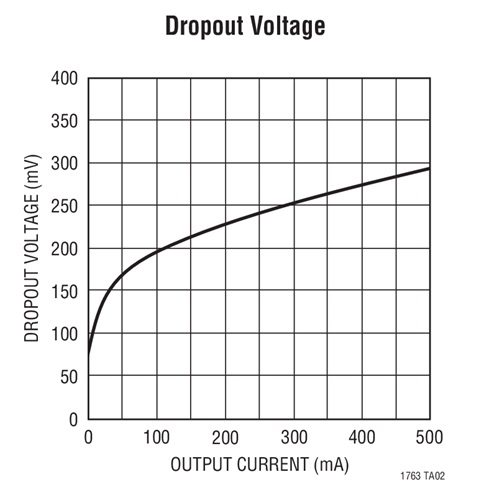

• LDO 전압 : 300mV
• 매우 낮은 셧다운 전류 : <1μA
• 보호 다이오드 필요 없음
• 고정 출력 전압 : 1.5V, 1.8V, 2.5V, 3V, 3.3V, 5V
• 가변 출력 전압 : 1.22V~20V
• 3.3μF 출력 커패시터로 안정화
• 알루미늄, 탄탈 또는 세라믹 커패시터로 안정적임
• 역방향 배터리 보호
• 역방향 전류 없음
• 과전류 및 과온 보호
• 패키지/케이스: 8-SOIC, 12-DFN, 8-SO

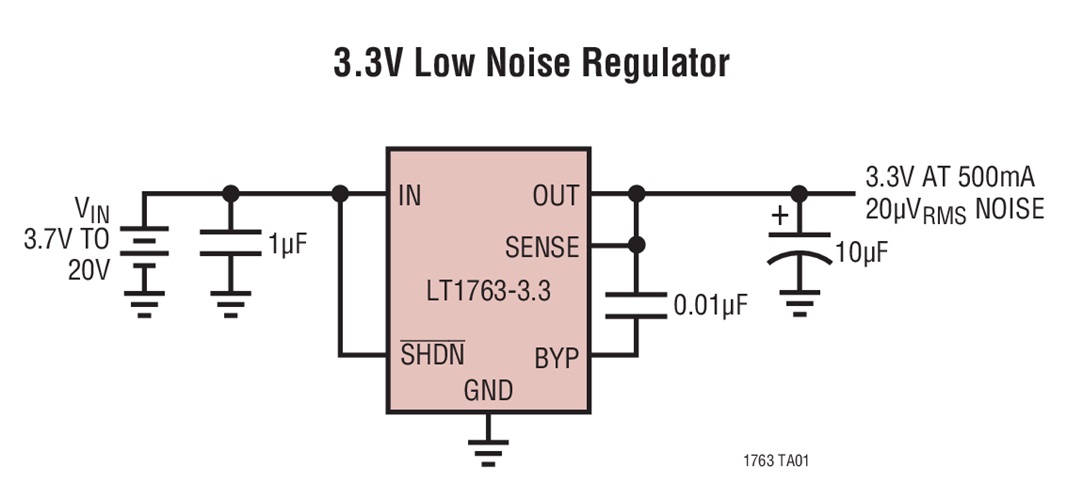

일반적인 설계 예
애플리케이션
• 휴대 전화/스마트폰
• 배터리 구동식 기기
• 노이즈에 민감한 측정기기
|
