제품 특징: LTM4642
•  소형 풋프린트 듀얼 4A 또는 단일 8A 통합형 PoL 레귤레이터
•  폭넓은 4.5V ~ 20V 입력: 5V 바이어스가 제공되면 2.375V
•  고정밀 ±1.5% 0.6V˗5.5V 출력 전압
•  고효율 동기식 레귤레이터
•  600kHz ~ 1.4MHz 동기화 주파수를 갖춘 위상전이 동작
•  9mm x 11.25mm x 4.92mm BGA 패키지

제품 설명

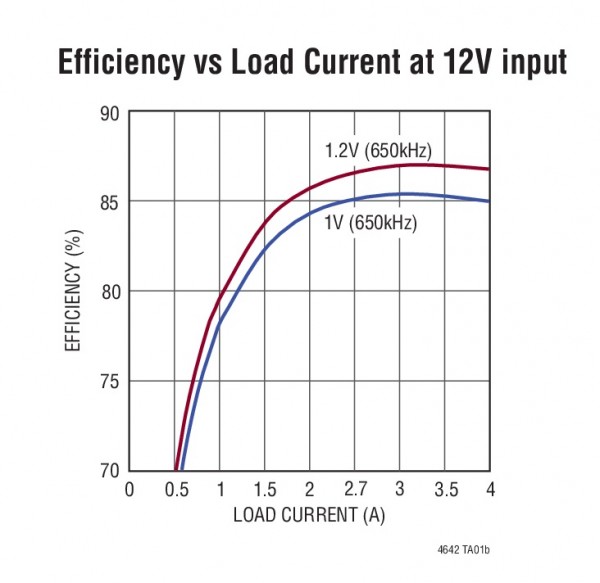

LTC는 콤팩트형 9mm x 11.25mm x 4.92mm BGA 패키지인 듀얼 4A 또는 단일 8A 스텝다운 µModule® (파워 모듈)(제품명: LTM4642)를 출시한다고 밝혔다. 이 디바이스는 2.375V ~ 20V의 폭넓은 입력 전압 범위에서 동작하며 0.6V ~ 5.5V 조절 가능한 출력 전압 2개를 제공한다. 각 출력은 고효율로 동작되는 동기식 벅 컨버터이다. 12V입력에서 1.8V, 5V, 3.3V출력시 최대 부하 조건에서 효율은 각각 88%, 91%, 93% 이다.

4A 출력 2개는 전체 라인 및 부하 변동에서 ±1.5%의 정밀한 전압 레귤레이션을 제공하며, 두 채널의 전류가 공유되는 단일 8A 출력으로 구성될 수 있다. 그리고, –40°C ~ 125°C 범위에서 동작을 보장한다. LTM4642의 소형 풋프린트, 고효율, 듀얼 레귤레이터 설계를 통해 시스템 설계자는 PCB 면적을 줄이거나 조밀도가 높은 보드의 꽉 찬 공간에도 PoL(point-of-load) 레귤레이터를 딱 맞게 설계할 수 있다. LTM4642는 산업용, 로봇, 의료, 계측 및 텔레콤 시스템 등의 애플리케이션에 사용할 수 있다.

LTM4642는 600kHz ~ 1.4MHz에 해당하는 주파수 범위에서 외부에서 공급되는 클록과 동기화될 수 있다. 출력 리플 전압은 디바이스의 180° 위상전이 동작으로 인해 감소된다. 낮은 패키지 열 임피던스는 에어플로우가 없을 경우 최대 95°C대기 온도에서 전체 부하 전류를 실현할 수 있으며 12V에서 1V 출력으로 변환할 때 200LFM으로 100°C에서 전체 부하 전류를 실현할 수 있다.

LTM4642는 –40°C ~ 125°C 범위에서 동작한다. 1,000개 가격은 개당 19.43달러이다.

일반적인 설계 예

애플리케이션
• 통신 및 네트워킹 장비
• 서버
• FPGA 전원
