LTC2941-1의 주요특징
• 누적 배터리 충전 및 방전 표시
• SMBus/I2C 인터페이스
• 50mΩ 하이 사이드 감지 저항 통합
• ±1A 감지 전류 범위
• 높은 정확도의 아날로그 통합
• 1% 충전 정확도
• 구성 가능한 경보 출력/충전 완료 입력
• 2.7V~5.5V 동작 범위
• 무부하 전류 100µA 미만
• 소형 6핀 2mm × 3mm DFN 패키지
제품 설명
LTC2941-1은 배터리로 동작하는 휴대형 PC 및 휴대용 제품 애플리케이션에서 배터리 충전 상태를 측정한다. 디바이스의 동작 범위는 단일 셀 리튬이온 배터리에 매우 적합하다. 정밀 쿨롱 카운터가 배터리의 양극 단자와 부하 또는 충전기 사이의 내부 감지 저항을 통해 전류를 적분한다. 측정된 충전은 내부 레지스터에 저장된다. SMBus/I2C 인터페이스가 디바이스에 액세스하고 디바이스를 구성한다.
LTC2941-1은 누적된 충전에 대한 프로그래밍 가능한 상한 및 하한 임계값을 제공한다. 임계값이 초과되면, 디바이스는 SMBus 경보 프로토콜을 사용하거나 내부 상태 레지스터의 플래그를 설정하여 경보를 전달한다.

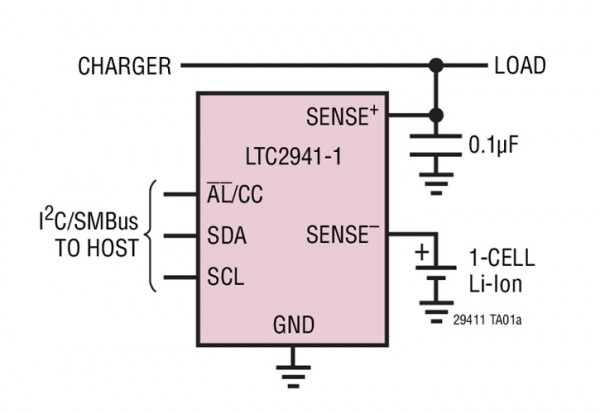

일반적인 설계 예
애플리케이션
• 저전력 휴대형 제품
• 셀룰러 폰
• MP3 플레이어
• 카메라
• GPS
|
