LT8361의 주요 특징
• 넓은 입력 전압 범위: 2.8V~60V
• 초저 무부하 전류 및 낮은 리플 버스트 모드(Burst Mode®) 동작: IQ = 9µA
• 2A, 100V 파워 스위치
• 단일 피드백 핀으로 프로그래밍하는 포지티브 또는 네거티브 출력 전압
• 프로그래밍 가능한 주파수 (300kHz~2MHz)
• 외부 클록과 동기화 가능
• 확산 스펙트럼 주파수 변조로 낮은 EMI 제공
• BIAS 핀으로 높은 효율 제공
• 프로그래밍 가능한 저전압 록아웃 (UVLO)
• 열 성능 강화된 16핀 MSOP 패키지
제품 설명
LT8361은 2.8V~60V 입력에서 동작하고 100V, 2A 스위치를 내장한 전류 모드 DC/DC 컨버터이다. 디바이스는 고유의 단일 피드백 핀 아키텍처를 채택하고 있어 부스트, SEPIC 또는 인버팅 구성이 가능하다. 버스트 모드 동작은 9µA의 낮은 무부하 전류를 소비하므로 매우 낮은 출력 전류에서 높은 효율을 유지하고 일반적인 출력 리플을 15mV 미만으로 유지한다.
외부 보상 핀을 사용하면 넓은 범위의 입/출력 전압과 300kHz~2MHz 사이의 프로그래밍 가능한 스위칭 주파수에서 루프 대역폭을 최적화할 수 있다. 또한 SYNC/MODE 핀을 이용해 외부 클록에 동기화할 수 있다. 이 핀은 EMI를 낮추기 위해 확산 스펙트럼 주파수 변조를 사용하거나 사용하지 않으면서 버스트 또는 펄스 스킵 동작 모드 중에서 선택하는 데에도 사용할 수 있다. 효율을 증가시키기 위해 BIAS 핀은 이차 입력을 받아들여 INTVCC 레귤레이터에 전력을 공급할 수 있다. 이 밖에 주파수 폴드백 및 시동 시 인덕터 전류를 제어하는 프로그래밍 가능한 소프트 스타트 기능들도 포함하고 있다.
LT8361은 고전압 핀 공간을 위해 4개 핀이 제거된 열 성능 강화된 16핀 MSOP 패키지로 제공된다.

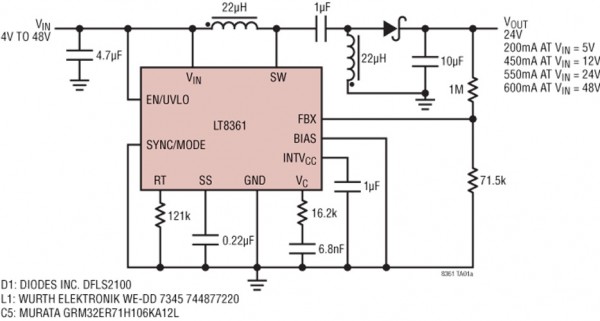

일반적인 설계 예
애플리케이션
• 산업용 및 자동차
• 텔레콤
• 의료용 진단 장비
• 휴대용 전자기기
|
