제품의 특징
• 3000:1 True Color PWM™ 디밍
• 넓은 입력 전압 범위: 6V~100V
• 최대 100V까지 전류 모니터링
• 상단 PMOS 차단 및 PWM 스위치 드라이버
• 정전류 및 정전압 레귤레이션
• 보고 기능을 갖춘 듀얼 전류 검출 증폭기
• 배터리 및 수퍼커패시터 충전 용의 C/10 검출
• 선형적 전류 검출 임계값 프로그래밍
• 단락 회로 보호
• 주파수 조절 가능: 100kHz~1MHz
• 주파수 동기화(LT3796)
• 독립적 상단 게이트 인에이블 핀(LT3796-1)
• VMODE 플래그를 사용해서 개방 LED 보호 프로그램 가능
• 히스터리시스를 사용한 프로그램가능 저전압 록아웃
• 프로그램가능 결함 재시작 타이머를 사용한 소프트 스타트
• 28리드 TSSOP 패키지
자동차 및 교통 애플리케이션에 적합
패키지 타입 별로 AEC-Q100 규격 인증에 관한 데이터 제공
제품 설명
LT3796/LT3796-1은 정전류 또는 정전압으로 레귤레이트하도록 설계된 DC/DC 컨트롤러로서, LED 구동에 사용하기에 적합하다. 정주파수 및 전류 모드 아키텍처로서 넓은 전원 및 출력 전압 범위로 안정적으로 동작한다. 2개 접지 참조 전압 FB 핀이 여러 LED 보호 기능들로 입력을 제공하며, 또한 이들 핀에 의해서 이 컨버터가 정전압 소스로도 동작할 수 있다. LT3796/LT3796-1은 프로그램가능 출력 전류 검출 증폭기와 레일-투-레일 공통 모드 범위를 특징으로 한다. 또 다른 상단 증폭기는 2개 저항을 사용해서 이득을 구성할 수 있으며, 이 증폭기를 FB 핀 중의 하나와 함께 사용해서 이차 전류 또는 전압을 레귤레이트할 수 있다. PWM 입력은 최대 3000:1의 LED 디밍 비율을 제공한다.
LT3796-1은 이차 LED 스트링을 구동하거나 아니면 아날로그 디밍 범위를 확장하고자 하는 의도에서 PMOS 스위치로 작동되는 이차 출력 전류 레귤레이션 루프를 사용하는 경우에 적합하다.

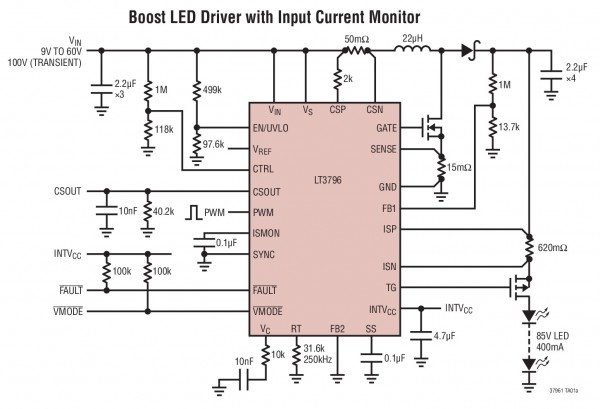

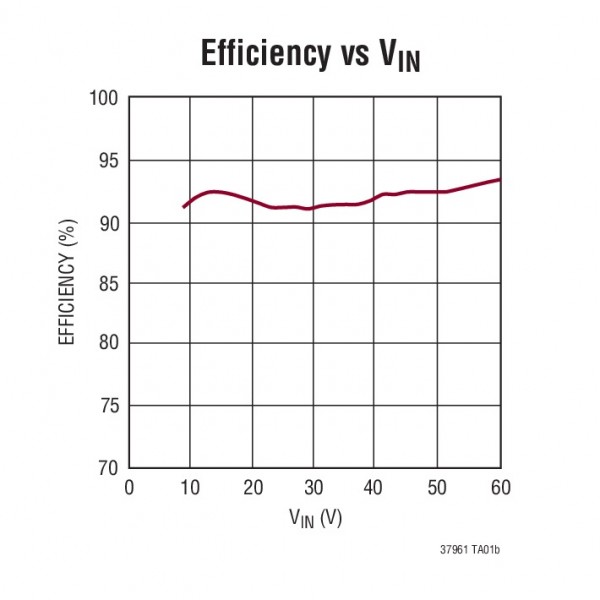

일반적인 설계 예
애플리케이션
• 고전력 LED, 고전압 LED, 듀얼 스트링
• 배터리 및 수퍼커패시터 충전
• 정확한 전류 제한을 필요로 하는 전압 레귤레이터
|
