LTC3588-1의 제품 특징
• 950nA 입력 대기 전류 (레귤레이션 출력 – 무부하)
• UVLO일 때 450nA 입력 대기 전류
• 2.7V~20V 입력 동작 범위
• 저 손실 전파(Full-Wave) 브리지 정류기 통합
• 최대 100mA 출력 전류
• 선택 가능한 출력 전압: 1.8V, 2.5V, 3.3V, 3.6V
• 고효율 고집적 히스테리시스 벅 DC/DC
• 입력 보호 션트: VIN ≥ 20V에서 최대 25mA 풀다운
• 넓은 입력 UVLO(Undervoltage Lockout) 범위
• 10핀 MSE 및 3mm × 3mm DFN 패키지로 제공
* 자동차 및 운송 애플리케이션용으로 설계된 AEC-Q100 데이터는 특정 패키지에 사용 가능합니다.
제품 설명
LTC®3588-1은 저 손실 전파(full-wave) 브리지 정류기와 고효율 벅 컨버터를 통합하여 압전, 태양광 또는 자기 트랜스듀서와 같은 고출력 임피던스 에너지 소스에 최적화된 완벽한 에너지 하베스팅 솔루션을 구현한다. 넓은 히스테리시스 윈도우를 갖는 초저 대기 전류 저전압 록아웃(UVLO) 모드는 벅 컨버터가 저장된 전하의 일부를 출력에 효율적으로 전달할 수 있을 때까지 입력 커패시터에 전하를 축적할 수 있게 한다. 레귤레이션 시 LTC3588-1은 대기 상태로 들어가 입력 및 출력 대기 전류를 모두 최소화한다. 벅 컨버터는 레귤레이션을 유지할 필요가 있을 경우 턴온 및 오프한다.
4개의 출력 전압 1.8V, 2.5V, 3.3V, 3.6V는 핀 선택할 수 있으며 최대 100mA의 연속 출력 전류를 달성한다. 그러나 출력 커패시터는 더 높은 출력 전류 버스트를 제공하도록 크기를 조절할 수 있다. 20V로 설정되는 입력 보호 션트는 특정한 양의 입력 커패시턴스에 더 큰 에너지를 저장할 수 있게 한다.

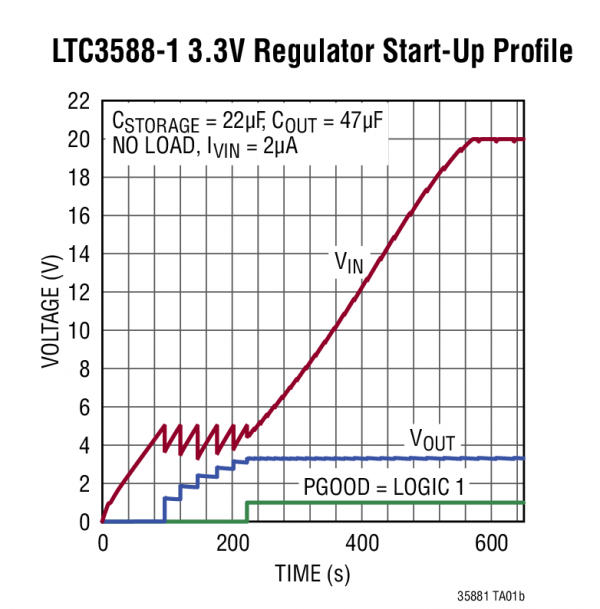

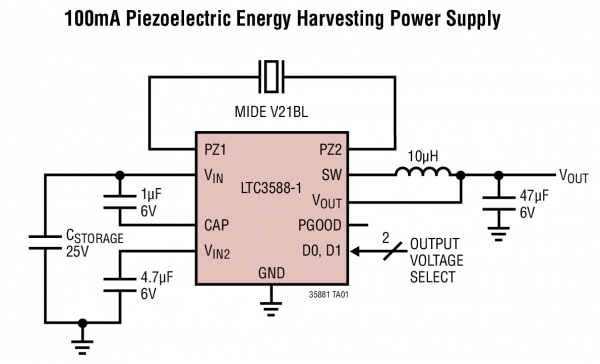

일반적인 설계 예
애플리케이션
• 압전 에너지 하베스팅
• 전기-기계적 에너지 하베스팅
• 무선 HVAC 센서
• 모바일 자산 트랙킹
• 타이어 압력 센서
• 산업용 센서 배터리 교체
• 원격 조명 스위치
• 독립형 나노전력 벅 레귤레이터
|
