전원 관리 > 에너지 하베스팅 > LTC4121
제품특징: LTC4121
• 폭넓은 입력 전압 범위: 4.4V~40V
• 조절가능한 배터리 충전 전압: 3.5V~18V
• MPPT(Maximum Power Point Tracking)를 위한 온도 보정형 입력 전압 레귤레이션
• 고정형 4.2V 충전 전압 옵션: LTC4121-4.2
• 고효율: 최고 94%
• 50mA~400mA 프로그램이 가능한 충전 전류
• ±1% 피드백 전압 정밀도
• 프로그램이 가능한 ±5%의 정밀 충전 전류
• 열 성능이 강화된 로우 프로파일 (0.75mm) 16핀 3mm × 3mm QFN 패키지
제품 설명
LTC는 리튬이온, LiFePO4, 납축 전지 배터리를 위해 정전류/정전압 400mA 충전기(제품명: LTC4121)를 출시했다고 밝혔다. LTC4121의 고효율, 동기식 스텝다운 토폴로지는 4.4V~40V의 폭넓은 입력을 수용한다. 프로그램이 가능한 3.5V~18V 배터리 충전 전압 범위는 ±1% 의 엄격한 정밀도를 갖추고 있어 LTC4121를 다양한 배터리 제품에 사용하는 데 적합하다. 고정 출력 부동 전압 버전인 LTC4121-4.2는 단일 리튬이온 배터리 팩에 적합하다. 동기식 아키텍처는 충전 효율을 최고 94%까지 실현시킬 수 있을 뿐 만 아니라 낮은 드롭아웃 스타트업 및 동작도 실현시킨다. 일반적인 적용 애플리케이션에는 핸드헬드 계측기기, 태양광 구동식 디바이스 이외에 산업 및 군사용 센서와 디바이스가 포함된다.
태양 전지 패널과 같은 높은 임피던스 입력 소스를 수용하기 위해, LTC4121은 입력 개방 회로 전압을 프로그램 가능한 비율까지 입력 전압을 조절할 수 있다. 입력 전압이 개방 회로 전압의 사용자 정의 비율 이하로 하강할 경우, 충전 전류는 자동으로 감소된다. MPPT(maximum power point tracking) 기법은 다양한 높은 임피던스 입력 소스에서 최대 전력 동작을 실현하며, 심지어 비 이상적인 동작 환경에서도 동작을 실현시킨다.
LTC4121은 50mA~400mA 범위의 프로그램이 가능한 충전 전류 및 저전압 배터리 프리컨디셔닝의 특징을 제공한다. 재충전 기능은 배터리 전압이 프로그램된 충전 전압보다 2.2% 이하로 하강할 경우, 새로운 충전 싸이클을 시작한다. 안전 기능에는 2시간 종료 타이머뿐 만 아니라 NTC 온도 품질 충전 기능이 포함된다. 2개의 오픈 드레인 출력은 충전 및 오류 상태 정보를 제공한다.
LTC4121은 뛰어난 열 성능을 위해 노출 패드형으로 로우 프로파일(0.75mm) 16핀 3mm x 3mm QFN 패키지로 실장되어 있다. 이 디바이스는 E 및 I 등급 모두에서 -40°C~125°C 범위에서 동작이 보장되어 있다. 1,000 개 수량 기준으로 E 등급의 경우 개당 2.60달러에 제공된다.

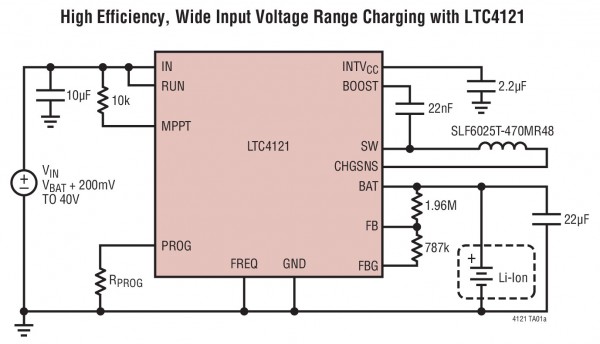

일반적인 설계 예
애플리케이션
• 휴대용 계측기
• 태양열 구동 장치
• 산업용 / 군용 센서 및 장치
|
