전원 관리 > 스위칭 레귤레이터 > 벅-부스트 레귤레이터 > 외부 파워 스위치 벅-부스트 > LT8705
제품특징: LT8705
• 단일 인덕터 아키텍처
• 출력 전압보다 높거나 낮거나 또는 동일한 입력 전압에서 동작
• 2.8V~80V 입력 전압 범위
• 1.3V~80V 출력 전압 범위
• 4개의 출력 루프 (입력 V/I & 출력 V/I)
• 동기식 정류

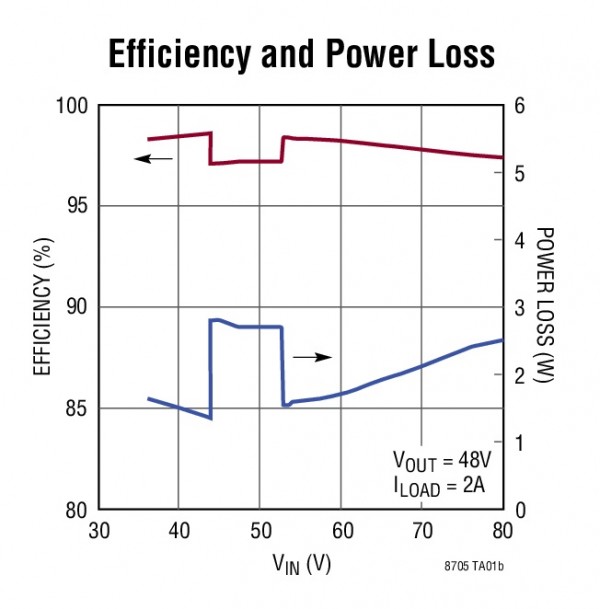

• 최대 98% 효율
• 온칩 쿼드MOSFET 게이트 드라이버
• 단일 디바이스로 가능한 250 W 출력 전력
• 100kHz~400kHz 범위의 동기화가 가능한 고정 동작 주파수
• 어떤 피드백 핀이 활성화되었는지 알려주는 서보 핀
• 3.3V/12mA 온보드 LDO
• 추가적인 핀 공간이 가능한38핀 5mm x 7mm QFN & TSSOP 패키지
• 확장 & 산업용 등급: -40°C~125°C 동작 접합 온도
• 자동차 온도 등급: -40°C~150°C 동작 접합 온도
• 군사용 온도 등급: -55°C~150°C 동작 접합 온도
제품 설명
LTC는 LT8705 의 H 및 MP 등급 버전을 출시했다고 발표했다. 고효율(최대 98%) 동기식 벅부스트 DC/DC 컨트롤러는 조절된 출력 전압보다 높거나, 낮거나 또는 동일한 입력 전압에서 동작한다. LT8705는 2.8V~80V 입력 전압에서 동작하며 1.3V~80V 범위의 고정 출력을 생성한다. 이 제품은 4개 스위치 동기식 정류를 갖춘 단일 인덕터를 사용한다. 최고 250W에 이르는 출력 전력은 단일 디바이스를 통해 제공될 수 있다. 더 높은 출력은 다중 회로가 병렬이 될 때 달성될 수 있다. 이러한 H 및 MP 등급 버전은 -40°C~150°C 및 -55°C~150°C의 동작 접합 온도 범위에서 각각 보장된다.
LT8705는 출력 전류/전압과 함께 입력 전류/전압을 조절할 수 있는 피드백 루프 4개를 갖추고 있다. 이 입력 전류와 전압 피드백 루프는 태양 전지가 과부하되는 것을 방지할 수 있다. 출력 전류 루프는 배터리 충전기 또는 전류 소스에 맞게 조절된 출력 전류를 제공한다. 동작 주파수는 100kHz~400kHz 사이에서 선택할 수 있으며, 외부 클록으로 동기화될 수 있다. LT8705는 벅 또는 부스트 모드에서 정주파수 동작을 위해 독자적인 전류 모드 제어 아키텍처를 이용하며 강력한 온보드 쿼드 N채널 MOSFET 게이트 드라이버를 제공한다. 사용자는 강제 연속, 불연속 및 버스트 Mode® 동작에서 선택하여 경부하 효율을 최대화할 수 있다.
추가적인 기능에는 어떠한 피드백 루프가 활성화되어 있는지 알려주는 서보 핀, 3.3V/12mA LDO, 조절 가능한 소프트스타트, 온보드 다이 온도 모니터를 비롯해 -55°C~150°C의 동작 접합 온도 범위에서 ±1.30% 레퍼런스 전압 정밀도가 포함된다. LT8705는 38핀 5mm x 7mm QFN에서 이용할 수 있으며, 고전압 동작을 위해 추가적인 핀 공간을 갖춘 38핀 TSSOP 패키지가 제공된다. 가격은 1,000개 수량 기준으로 개당 6.83 달러에서 시작한다.

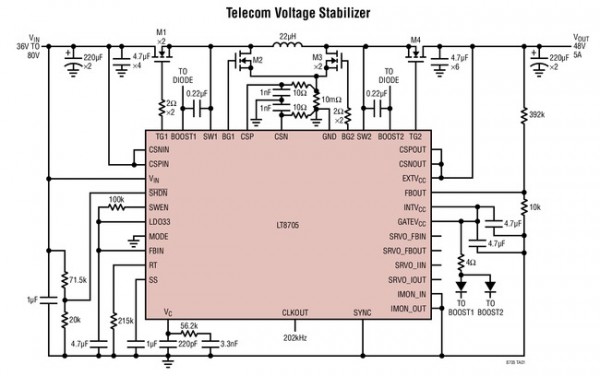

일반적인 설계 예
애플리케이션
• 고전압 벅-부스트 컨버터
• 입력 또는 출력 전류 제한 컨버터
|
