제품특징: LT3790
• 4개 스위치 단일 인덕터 아키텍처, V_OUT보다 높거나 낮거나 동일한 V_IN 로 가능
• 동기식 스위칭: 최고 98.5% 효율
• 폭넓은 V_IN 범위: 4.7V~60V
• ±2% 출력 전압 정밀도: 1.2V ≤ V_OUT < 60V
• ±6% 출력 전류 정밀도: 0V ≤ V_OUT < 60V
• 전류 모니터 출력이 가능한 입력 & 출력 전류 레귤레이션
• 벅 또는 부스트에서 탑 FET 리프레쉬 현상이 없음
• 셧다운시 V_IN에서 차단되는 V_OUT
• C/10 충전 종료 및 출력 단락 플래그
• IC 당 최고 250W 가능
• 출력 전력을 확장할 수 있는 쉬운 병렬식 성능
• 패드 노출형 38핀 TSSOP

제품 설명

LTC는 단일 IC로 최고 250W의 전력을 제공하는 동기식 벅부스트 DC/DC 컨트롤러(제품명: LT3790)를 출시했다고 밝혔다. 이 제품의 4.7V~60V 입력 전압 범위는 자동차 및 산업의 다양한 애플리케이션에 이상적이다. 출력 전압은 0V~60V로 설정될 수 있으며, 전압 레귤레이터 또는 배터리/수퍼커패시터 차저에 적합하다. LT3790 내부 4개의 스위치 벅 부스트 컨트롤러는 출력 전압보다 높거나 낮거나 같은 입력 전압에서 동작한다. 따라서 입력 전압이 정지/출발, 콜드 크랭크 및 부하 덤프 시나리오 동안 급격하게 변동될 수 있는 자동차와 같은 애플리케이션에 이상적이다. 벅, 패쓰 쓰루 및 부스트 동작 모드 간 전환은 끊김이 없으며 전원 전압의 폭넓은 편차에도 불구하고 잘 조절된 출력을 제공한다. LT3790의 독자적인 디자인은 최적의 성능과 신뢰성을 제공하기 위해 입력 전류, 출력 전류, 출력 전압을 모니터할 수 있는 제어 루프 3개를 활용한다.

LT3790은 외부 스위칭 MOSFET 4개를 사용하고 최고 98.5% 효율성으로 연속 출력 전력으로 최고 250W를 제공할 수 있다. ±6%의 출력 전류 정밀도는 정밀 출력 레귤레이션을 보장하는 반면 ±2% 출력 전압 정밀도는 정밀 출력 전압을 제공하여 충전 애플리케이션에 이상적이다. 다중 LT3790은 더 높은 전력 요건을 위해 쉽게 병렬화될 수 있다. 게다가, 스위칭 주파수는 200kHz~700kHz 사이에서 프로그램될 수 있거나 외부 클록으로 동기화될 수 있다. 추가적인 기능에는 출력 차단, 입력 및 출력 전류 모니터, C/10 충전 종료, 통합형 오류 보호 기능을 포함한다.

LT3790EFE는 38핀 열성능이 강화된 TSSOP 패키지로 이용할 수 있으며, 1,000개 수량 기준으로 4.75달러에 시작된다. 확장된 온도 버전인 I 등급의 LT3790IFE도 현재 이용할 수 있으며 1,000개 수량 기준으로 개당 5.25달러에 제공된다. 고온 버전인 H등급인 LT3790HFE는 1,000개 수량 기준으로 개당 5.50달러에 제공된다. 확장형 온도 버전인 MP등급인 LT3790MPFE는 현재 이용할 수 있으며 1,000개 수량 기준으로 개당 14.75달러에 제공된다. 모든 버전은 지금 즉시 이용할 수 있다.

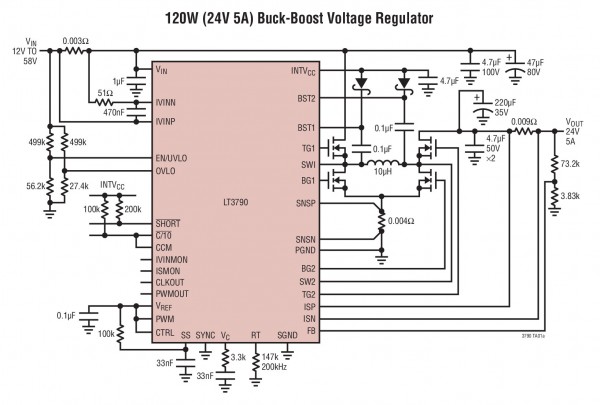

일반적인 설계 예

애플리케이션
• 자동차, 텔레콤, 산업 시스템
• 고전력 배터리 구동 시스템
