제품특징: LT3007
• FMEA 오류 내성
∘ 인접 핀이 단락되거나 핀이 부동상태로 남겨질 경우
∘ 출력은 레귤레이션 전압이거나 그 이하가 된다
• 초저대기전류: 3µA
• H 등급 동작 접합온도 범위: -40°C~+150°C
• VIN 범위: 2.0V~45V
• 조절가능한 VOUT: 0.6V~44.5V
• 고정 출력 전압: 1.2V, 1.5V, 1.8V, 2.5V, 3.3V, 5V
• 출력 톨러런스: 라인, 부하 및 온도에서 ±2%

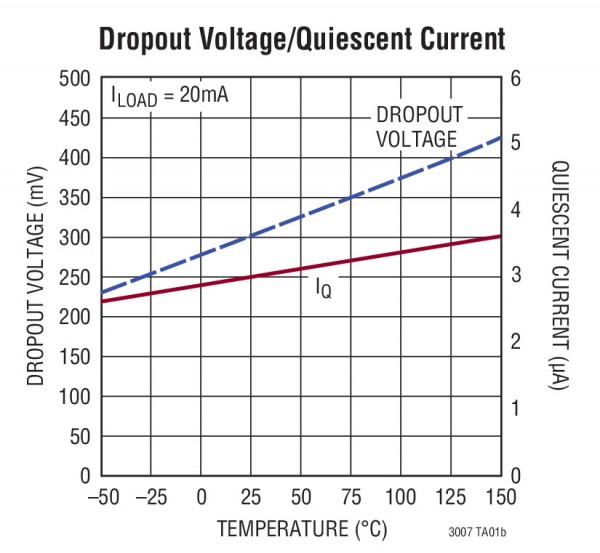

• 로우 드롭아웃 전압: 전체 부하일 때 일반적으로 300mV
• 출력 전류: 20mA
• 낮은 ESR, 세라믹 출력 커패시터로 안정화(최소 2.2µF)
• 셧다운 전류: <1µA
• 역배터리, 역출력, 역 전류 보호 기능
• 열 성능 제한 및 전류 제한 보호 기능
• 8핀 열 성능이 향상된 TSOT-23 패키지
제품 설명
LTC는 고전압 마이크로파워의 견고한 PNP 기반 LDO 제품군 중 더 폭넓은 온도 범위를 제공하는 H 등급 신제품 (제품명: LT3007)을 출시했다고 발표했다. 이 제품은 3µA의 초저 대기전류의 특징을 제공한다. 이 디바이스의 H 등급인 150°C 정션온도 등급은 고온 또는 고전력 자동차 및 산업용 애플리케이션에 적합하다. 이 제품의 높은 입력 전압 성능은 0.6V~44.5V 범위에 해당하는 조절가능한 출력 전압으로 2.0V~45V까지 제공하며 다양한 범위의 애플리케이션에서 동작을 구현시킨다.
LT3007의 핀아웃은 FMEA (Failure Mode Effects Analysis)를 준수하여, 출력은 인접 핀 단락되었거나 핀이 부동상태로 남겨질 경우 레귤레이션 전압 또는 그 이하가 된다. 이 디바이스의 3µA 대기 및 셧다운 전류(1µA 미만)는 초저 대기 전력 소모를 실현시켜, 셧다운을 요구하지 않는 애플리케이션에 이상적이거나 원격 모니터링 및 동작 시간 연장을 위해 필요한 “킵 얼라이브” 시스템을 위해 저전류 배터리 구동 메모리와 같은 현대식 출력 구동 성능과 고입력 전압이 필요한 애플리케이션에 이상적이다.
LT3007은 300mV에 불과한 로우 드롭아웃 전압으로 최고 20mA 출력 전류를 제공한다. 출력 전압 톨러런스는 라인, 부하, 온도에서 ±2% 이내일 때 완벽하게 조절된다. IC는 낮은 ESR 및 2.2µF만큼 작은 세라믹 출력 커패시터를 이용해 안정성과 과도 응답을 최적화시킨다. 내부 보호 회로는 역배터리 보호, 역출력 및 역 출력대입력 보호, 전류 제한, 견고성을 위한 열 제한기능을 포함한다.
LT3007은 8핀SOT-23 패키지로 E, I, H 등급으로 제공되며 고정 및 조절가능한 버전 모두에서 향상된 열 성능을 위해 그라운드 패들(ground paddle)로 3개의 핀이 퓨즈로 연결되었다. 1,000개 수량 기준으로 E등급의 경우 1.20달러이며 H등급의 경우 1.75달러로 책정되어 있다.

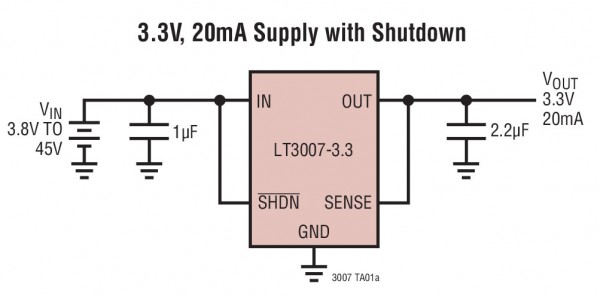

일반적인 설계 예
애플리케이션
• 자동차
• 저 전류 배터리 구동 시스템
• 연결된 전원 공급 장치
• 원격 모니터링
• 유틸리티 미터
• 저전력 산업용 애플리케이션
|
