LTC2943의 주요 특징
• 배터리 충전량 & 방전량 측정
• 다중 애플리케이션을 위한3.6V~20V 동작 범위
• 전압, 전류 & 온도 측정하는14비트 ADC

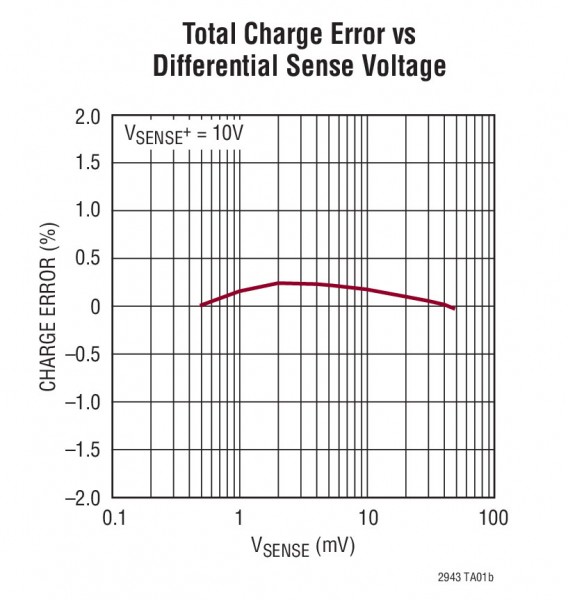

• 1% 충전, 전압, 전류 정밀도
• ±50mV 센스 전압 범위
• 하이사이드 센스
• I2C/SMBus 인터페이스
• 구성가능한 경보 출력/충전 완료 입력
• 대기 전류: 120µA 미만
• 소형 8핀 3mm x 3mm DFN 패키지
제품 설명
LTC는 3.6V~20V범위의 배터리 스택을 직접 측정하는 다중 배터리 가스 게이지(제품명: LTC2943)를 출시한다고 밝혔다. 전원 및 측정 핀에서 레벨 변경 회로가 없어서 다중 셀 전압과 인터페이스가 필요하다. 따라서 총 전류 소모는 최소화되며 측정 정밀도가 유지된다. LTC2943은 충전, 전압, 전류 및 온도를 1% 정밀도 내에서 측정하는 진정한 고전압 가스 게이지이다. 이러한 모든 필수 파라미터들은 배터리 충전상태 (state of charge: SoC)를 정확하게 측정하기 위해 요구되고 있다.
LTC2943은 전문가급 전력 툴과 휴대용 의료 장비를 포함해 다중 셀 애플리케이션에 최적이다. 배터리 전류는 외부, 하이 사이드 센스 레지스터에서 전압을 모니터하고 충전을 유추할 수 있도록 정보를 통합함으로써 측정된다. 양방향 아날로그 인티그레이터(integrator)는 전류 극성 (배터리 충전 또는 방전)을 수용하며, 프로그램이 가능한 프리스케일러는 폭넓은 배터리 용량을 허용한다. 충전, 전압, 전류, 온도 정보는 I2C/SMBus-호환 가능한 2선 인터페이스를 통해 호스트 시스템으로 통신된다. 2선 인터페이스는 가스 게이지로 구성하여 사용할 수도 있다. 호스트는 측정된 모든 파라미터에 대해 임계값을 높고 낮게 프로그램 할 수 있다. 만약 트립된 경우, SMBus 경보 프로토콜 또는 레지스터 플래그를 설정함으로써 이용하는 경보를 신호로 내보낸다.
LTC2943은 상업 및 산업용 버전으로 공급되며, 0°C~70°C 및 -40°C~85°C의 각각 온도 범위에서 동작하도록 지원한다. LTC2943은 소형 RoHS 준수, 8핀 3mm x 3mm DFN 패키지에서 이용할 수 있다. 1,000개 수량 기준으로 개당 2.35달러에 책정되었다.

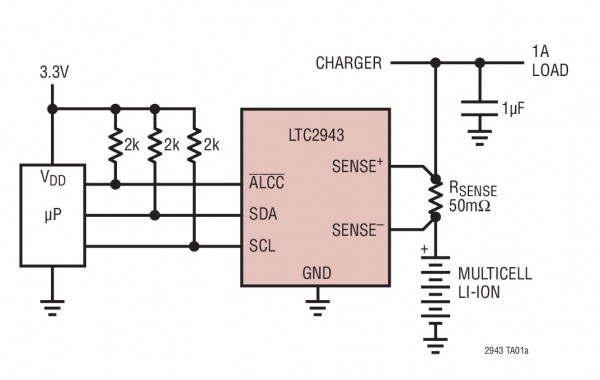

일반적인 설계 예
애플리케이션
• 전동 공구
• 전기 자전거
• 휴대용 의료 장비
• 비디오 카메라
