제품특징: LTM8064
• 폭넓은 입력 전압 범위: 6V~58V
• 출력 전압 범위: 1.2V~36V
• CV_CC: 정전압(Constant-Voltage), 정전류(Constant-Current)
• 2-쿼드런트: 출력 전류 소스 & 싱크
• 다른 전압 소스에서도 출력 전류 증가를 위해 병렬화 가능
• 소싱할 때 최대 7A 또는 싱킹할 때 9.1A의 조절 가능한 출력 전류
• 선택 가능한 스위칭 주파수 범위: 100kHz~1MHz
• 프로그램 가능한 소프트 스타트
• 소형의 16mm × 11.9mm × 4.92mm 표면실장 BGA 패키지

제품설명
LTC는 6V~58V (60Vmax)의 입력 전압 범위를 제공하고 7A에서 ±10% 정확도로 부하 전류를 조절하는 제어 기능이 탑재된 스텝다운 DC/DC µModule® (파워 모듈) 레귤레이터(제품명: LTM8064)를 출시한다고 밝혔다. LTM8064는 PoL 스텝다운 레귤레이터로서 사용이 가능하며, 통신 인프라, 고급형 컴퓨터, 테스트 장비, 자동차, 항공, 다양한 산업 장비에서 사용되는 24V, 36V, 48V 전압 레일에서 동작한다. 또한, LTM8064는 소싱될 때 최대 7A, 싱킹될 때 9.1A까지 부하 전류를 정밀하게 조절하고 관리(조정)하는 정전류 소스로 동작한다. 이 제품은 정밀 부하 전류 제어 기능이 필요한 애플리케이션에 사용될 수 있다. 이러한 애플리케이션으로는 냉각 및 발열을 위한 펠티에 (Peltier) 디바이스, 배터리 및 슈퍼커패시터 차저, LED및 레이저 드라이브, 모터 및 팬 컨트롤러가 있다.

LTM8064는 16mm x 11.9mm x 4.92mm BGA 패키지로 제공되며, DC/DC 컨트롤러, MOSFET, 인덕터 및 지원 부품이 포함되어 있다. 따라서 저항 2개, 벌크 입력 커패시터 및 출력 커패시터만 있으면 설계가 완성된다.

LTM8064는 1.2V~36V의 조절 가능한 출력 전압 범위를 제공한다. 외부의 단일 레지스터를 통해 스위칭 주파수를 100kHz~1MHz까지 조절할 수 있으며 120kHz~1MHz범위에서 외부 클록으로 동기화될 수 있다.

LTM8064 는 -40°C~125°C 범위에서 동작이 가능하다. 1,000개 수량 기준으로 개당 16.50달러로 책정된다.

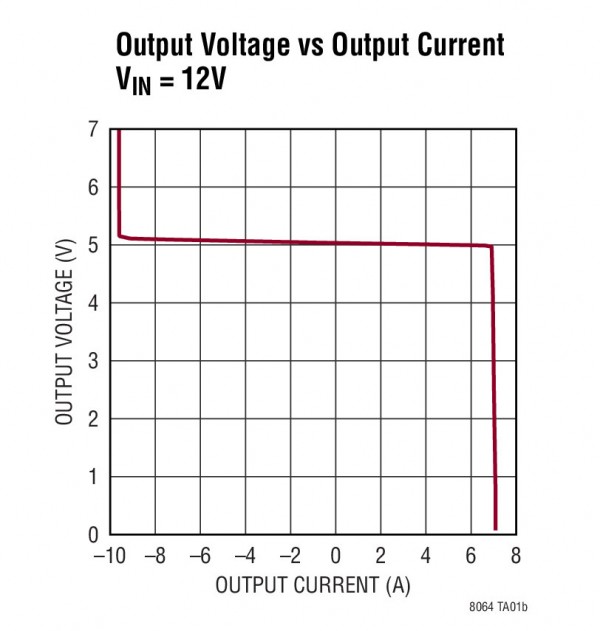

일반적인 설계 예

애플리케이션
• 단락 회로 보호 또는 정확한 출력 전류 제한
• 고전력 LED 드라이브
• 펠티어 드라이버
• 모터 드라이브
• 배터리 / 수퍼캡 충전 및 셀 밸런싱
