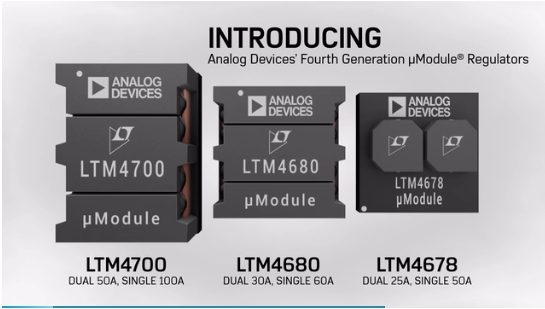

LTM4680의 주요 특징
• 듀얼 30A 또는 단일 60A 디지털 방식으로 조정 가능한 아날로그
• 제어 및 모니터링을 위한 디지털 인터페이스가 있는 루프
• 넓은 입력 전압 범위 : 4.5V~16V
• 출력 전압 범위 : 0.5V~3.3V

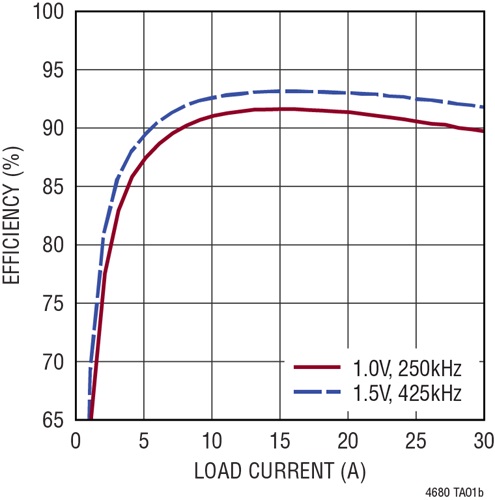

• 60A에서 12VIN~1VOUT까지 90%의 전체 부하 효율
• 온도에 따른 ±0.5% 최대 DC 출력 오차
• ±2.5% 전류 판독 정확도 (25°C~125°C)
• 입력 전류 감지 앰프 내장
• 400kHz PMBus 호환 I2C 직렬 인터페이스
• 최대 125Hz의 텔레메트리 폴링 속도 지원
• 고정 주파수 전류 모드 제어
• 병렬 및 전류 공유 다중 모듈
• LTM4678과 핀 호환
• 16mm × 16mm × 7.82mm BGA 패키지
판독 가능한 데이터 :
• 입력 및 출력 전압, 전류 및 온도
• 러닝 피크 값, 가동 시간, 오류 및 경고
• 온보드 EEPROM 오류 로그 기록
쓰기 가능한 데이터 및 구성 가능한 파라미터 :
• 출력 전압, 전압 시퀀싱 및 마지닝
• 디지털 소프트-스타트/스탑 램프, 프로그램 아날로그 루프
• OV/UV/OT, UVLO, 주파수 및 페이징
제품 설명
LTM4680은 개방형 표준 I2C 기반 디지털 인터페이스 프로토콜인 PMBus를 통한 전력 관리 파라미터의 원격 구성 및 원격 측정 모니터링을 특징으로 하는 듀얼 30A 또는 단일 60A 스텝-다운 μModule® (파워 모듈) DC/DC 레귤레이터이다. LTM4680은 디지털 프로그래머블 아날로그 제어 루프, 정밀 혼합 신호 회로, EEPROM, 전력 MOSFET, 인덕터 및 지원 부품으로 구성된다.
LTM4680의 2-wire 직렬 인터페이스는 시퀀싱 지연 시간을 갖는 프로그래밍 가능한 슬루율에서 출력을 마지닝, 튜닝 및 램프 업-다운 할 수 있다. 정확한 입력 전류 감지, 출력 전류 및 전압, 출력 전력, 온도, 가동 시간 및 피크 값들을 읽을 수 있다. EEPROM 내용의 사용자 구성은 필요하지 않다. 구동 시, 출력 전압, 스위칭 주파수 및 채널 위상 각 지정은 묶음 저항으로 설정할 수 있다. LTpowerPlay® GUI 및 DC1613 USB-PMBus 컨버터 및 데모 키트를 사용할 수 있다.
LTM4680은 SnPb 또는 RoHS 준수 단자 처리된 16mm × 16mm × 7.82mm BGA 패키지로 제공된다. LTM4678과 핀 호환된다.

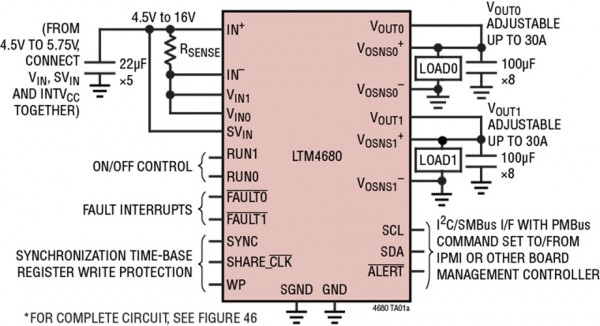

일반적인 회로 예
애플리케이션
• 프로토 타입, 생산 및 현장 환경에서의 시스템 최적화, 특성화 및 데이터 마이닝
|
