LTC2978의 제품 특징
• I2C/SMBus 직렬 인터페이스
• PMBus 호환 명령어 세트
• CRC 지원 구성 EEPROM
• 내부 EEPROM에 블랙박스 오류 로깅

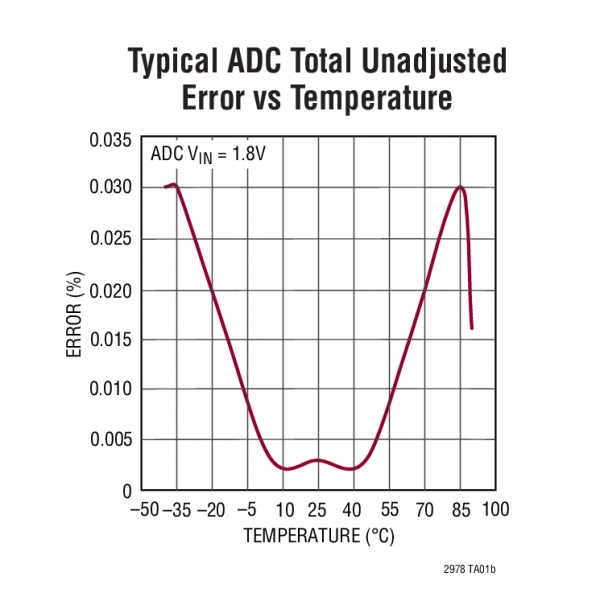

• 총 비조정 오차가 ±0.25% 미만인 차동 입력, 16비트 ΔΣ ADC
• 8개 전압 서보가 소프트 커넥트 기능의 8개 10비트 DAC를 사용해 정밀하게 출력 전압 조정
• 8개 출력 전압, 1개 입력 전압, 내부 다이 온도 모니터링
• 8채널 시퀀서
• 프로그래밍 가능 워치독 타이머
• 8개 UV/OV VOUT 및 1개 VIN 감시기
• 멀티채널 오류 관리 지원
• 추가적인 소프트웨어 없이 자율 동작
• LTC2978은 3.3V 또는 4.5V~15V로부터 전력 공급 가능
• 64핀 9mm × 9mm QFN 패키지로 제공
• LTpowerPlay 구성 및 개발 툴
제품 설명
LTC®2978은 옥탈, 디지털 전원 모니터, 감시기, 시퀀서 및 마진 컨트롤러이다. 8개의 출력 채널은 각각 사용자가 정의한 구성 설정에 따라 관리할 수 있다. 감시 기능에는 8개 출력 채널과 1개 입력 채널에 대한 오류 OV/UV 임계값 제한이 포함된다. 프로그래밍 가능한 오류 종속성 및 응답은 오류가 검출된 후 재시도 옵션을 통해 전원을 디스에이블할 수 있다. 직렬 버스 텔레메트리는 출력 전압 8개, 입력 전압 1개, 다이 온도 및 오류 상태를 모니터링할 수 있다. 또한 홀수 채널을 전류 감지 저항에서 전압을 측정하도록 구성할 수 있다.
전원 시퀀싱, 정밀 POL(point-of-load) 전압 조정 및 마지닝이 PMBus 명령을 통해 지원된다. 프로그래밍 가능한 워치독 타이머는 정지된 조건에 대해 마이크로프로세서 동작을 모니터링하고 필요한 경우 마이크로프로세서를 리셋한다. 1-wire 동기화 버스는 여러 개의 LTC 디지털 전원 장치 간에 전원 시퀀싱을 지원한다. 사용자 프로그래밍 가능한 파라미터는 EEPROM에 저장할 수 있다. 오류 및 텔레메트리 데이터는 진단 분석을 위해 EEPROM에 로깅할 수 있다.

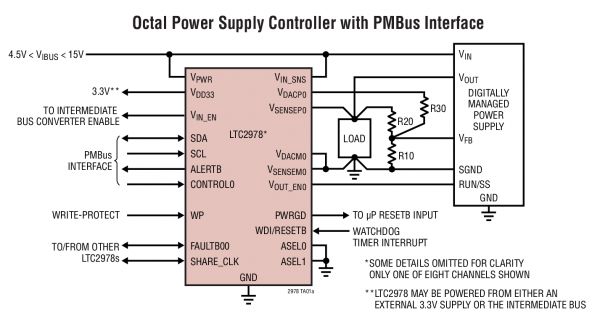

일반적인 설계 예
애플리케이션
• 컴퓨터
• 네트워크 서버
• 산업용 테스트 및 측정
• 고신뢰성 시스템
• 의료용 이미징
• 비디오
|
