Vicor, 고밀도 48V DC/DC 컨버터 모듈

글/반도체네트워크 편집부 2025.01.04

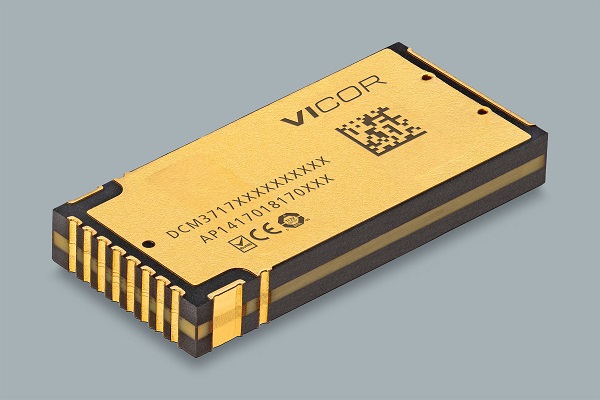

Vicor의 DCM3717 제품은 기존 12V 시스템과 보다 효율적인 48V 버스를 연결하기 위한 비절연형 정격 DC/DC 컨버터이다. DCM3717 컨버터는 40V~60V의 반정격 입력 범위에서 작동하여 10V~12.5V의 조정 가능 범위에 정격 12V 출력을 생성하며, 두 가지 전력 레벨(750kW 또는 1kW)을 선택할 수 있다. DCM3717은 특허받은 고주파 제로 전압 스위칭(ZVS) 벅-부스트 조정기 단계와 사인 진폭 컨버터(SAC)를 활용한 패키지에 내장된 표면 실장 컨버터(SM-ChiP) 구성으로 제공된다. 이러한 비절연형 DCM은 지정된 입력 라인 범위 전체에서 지속적으로 높은 효율성을 제공한다. 다운스트림 부하점(PoL)과 함께 또는 단독으로 사용되는 모듈식 DCM 컨버터 제품은 효율적인 전력 분배를 지원하여 다양한 비정격 전원부터 부하점까지 뛰어난 전력 시스템 성능 및 연결을 제공한다.

시스템 전력 수준이 계속 증가함에 따라 데이터 센터, 첨단 산업 시장, 견고한 COTS 응용 분야에서는 48V 전력 공급 네트워크(PDN)를 구축하고 있다. 48V 기반 아키텍처는 안전한 초저전압(SELV) 수준을 유지하면서 전력망의 효율성을 극대화한다. 48V PDN 사용이 증가함에 따라 기존 12V 시스템과 인프라에 전원을 공급하기 위한 호환성이 필요하다. 기존의 1/8 및 1/4 오픈 프레임 브릭 컨버터는 크고 부피가 크며 고급 시스템의 전력 밀도 요구 사항을 충족하지 못한다. 또한, 기존 컨버터 토폴로지는 48V 분배 이득을 감소시킬 수 있는 비효율성을 가지고 있다. 대형 LED 디스플레이, 레이더, 로봇, 자동 테스트 장비(ATE)와 같은 제품은 48V PD를 활용하지만 여러 개의 저전력 12V 기반 부하를 갖는다. 전력 시스템 엔지니어에게 고밀도이고 사용하기 쉬운 48V~12V 전원 모듈을 제공하면 설계와 전력 시스템 설치 공간이 간소화된다.

주요특징

• 소형 패키지에 750W 또는 1kW의 12V 정격

• 최대 효율: 97.0%

• 병렬 가능: 최대 4개 유닛

• PMBus® 호환 원격 측정

• 입력 범위: 40VDC ~ 60VDC
