Vicor, 비절연, 고정비율, DC-DC 컨버터

글/반도체네트워크 편집부 2024.08.26

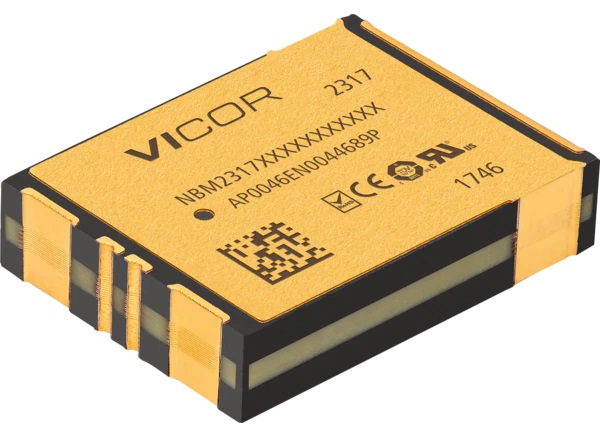

Vicor NBM2317 비절연, 고정비율, DC-DC 컨버터는 12~48V를 브리징하는 양방향 컨버터로, 소형 패키지로 1000W 연속 및 1.5kW 피크 전력을 제공한다. NBM2317은 최대 97.9%의 효율로 800W를 제공하는 48V 및 12V 시스템용 브리징 컨버터입니다. NBM 컨버터 제품군은 패키지(ChiP™) 및 표면 마운트(SM-ChiP™) 보드 마운트 패키지에 포함된 스루홀 컨버터에서 사용할 수 있어 고밀도, 고효율 및 저비용을 지원한다. NBM은 1.7로 전환되며, 23mm x 17mm x 5.2mm 크기의 MHz는 기존의 느린 스위칭(sub 1MHz) 솔루션이 차지하는 공간의 일부만 사용한다. 또한 NBM은 외부 필터, 벌크 캡, 핫 스왑 또는 돌입 전류 제한 없이 기본적으로 노이즈가 없는 전압을 제공하는 반면, 기존 솔루션은 일반적으로 동등한 작동을 제공하기 위해 다수의 개별 구성 요소가 필요하다. NBM은 패키지(SM-ChiP) 패키지에 포함된 표면 마운트 컨버터에 포장된다. 이 패키지는 패키지의 상단과 하단 모두에 낮은 열 임피던스를 제공하여 열 관리를 용이하게 한다. 또한 NBM은 좁은 전압 대역 내에서 출력을 유지하면서 과도 부하에 빠르게(1마이크로초 내) 응답한다. 또한 NBM은 12V에서 48V 또는 48V에서 12V로 동적으로 변환하는 양방향 컨버터이다.

NBM은 12V와 48V 사이에서 효율적인 브리징을 가능하게 한다. 자동차, 데이터 센터, LED 조명 및 다양한 산업용 애플리케이션은 역사적으로 모두 12V를 사용했다. 이제 더 많은 애플리케이션이 48V를 채택하고 있다. 이러한 많은 설계에는 이 두 전압 간의 고효율, 고밀도 및 저비용 변환을 위해 NBM이 필요한 레거시 12V 시스템과 최신 48V 시스템이 혼합되어 있다.

주요특징

• 97.9% 피크 효율

• 양방향 시작 및 정상 상태 작동

• 최대 6.4kW/in3 전력 밀도

• 800W 연속, 1kW, 2ms 피크 전력

• 전류

  ∘ 65A 강압 연속, 100A 일시적, 최대 2ms

  ∘ 16.25A 승압 연속, 25A 과도, 최대 2ms

• 다중 kW 어레이를 위한 병렬 작동

• OV, OC, UV, 단락 및 열 차단
