EMI 입력 필터 모듈

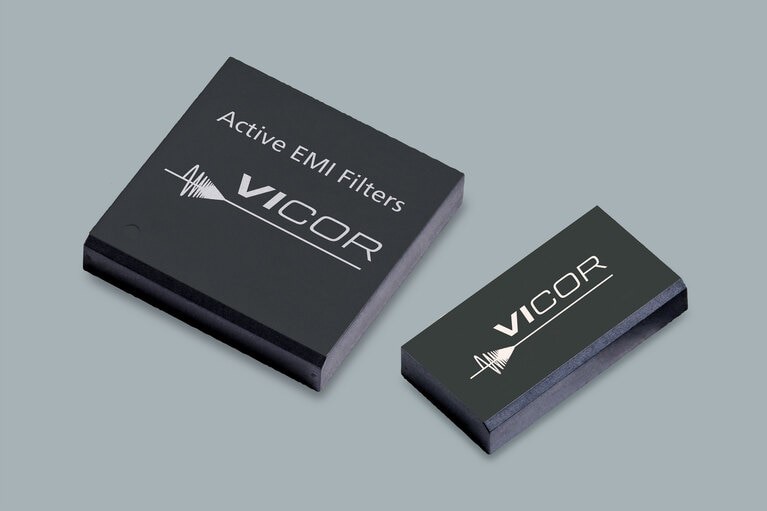

액티브 EMI 필터 모듈
이 제품은 새로운 디자인에는 추천하지 않는다.

활성 EMI 필터의 QPI 제품군은 150kHz~30MHz(CISPR22 범위)에서 수행되는 공통 모드(CM) 및 차등 모드(DM) 감쇠 기능을 제공한다. 전용 액티브 필터링 회로는 ATCA 보드용 PICMG 3.0을 포함하여 EN 클래스 B 제한을 지원하기 위한 저주파에서 뛰어난 감쇠 기능을 제공한다. 수동형 솔루션과 비교하여 능동형 필터링을 사용하면 공통 모드 초크의 볼륨을 줄여 낮은 프로필의 표면 장착 장치를 제공할 수 있다.
크기가 작을 수록 귀중한 보드 공간을 절약할 수 있고 높이가 낮아져 블레이드 애플리케이션의 공기 흐름이 개선된다. MQPI-18은 28V 입력 MIL PRM에 대해 전도된 공통 모드(CM) 및 차동 모드(DM) 소음을 감쇠시켜 전도된 소음 측정에 대한 MIL-STD-461F EMI 요건을 준수한다. 필터는 28V MIL PRM의 최대 입력 작동 범위 내에서 작동하며 정격 감압 없이 최대 85°C(TA)까지 7A 부하를 지원한다.
제품 목록
0 Products
Part Number Data Sheet Input (V) Current (A) Test Freq. (kHz) CM Attenuation (dB) HIPot (V) Package (mm) Add to cart / view details
QPI-21LZ
Part Number: QPI-21LZ Data Sheet:
Input (V):
30 – 80
Current (A):
14
Test Freq. (kHz):
250
CM Attenuation (dB):
45
HIPot (V):
1,500
Package (mm):
LGA
View details
QPI-21LZ-01
Part Number: QPI-21LZ-01 Data Sheet:
Input (V):
30 – 80
Current (A):
14
Test Freq. (kHz):
250
CM Attenuation (dB):
45
HIPot (V):
1,500
Package (mm):
Open Frame
View details
QPI-12LZ
Part Number: QPI-12LZ Data Sheet:
Input (V):
5.0 – 80
Current (A):
7
Test Freq. (kHz):
1,000
CM Attenuation (dB):
40
HIPot (V):
1,500
Package (mm):
LGA
View details
QPI-12LZ-01
Part Number: QPI-12LZ-01 Data Sheet:
Input (V):
5.0 – 80
Current (A):
7
Test Freq. (kHz):
1,000
CM Attenuation (dB):
40
HIPot (V):
1,500
Package (mm):
Open Frame
View details
QPI-11LZ
Part Number: QPI-11LZ Data Sheet:
Input (V):
5.0 – 50
Current (A):
7
Test Freq. (kHz):
1,000
CM Attenuation (dB):
60
HIPot (V):
707
Package (mm):
LGA
View details
QPI-11LZ-01
Part Number: QPI-11LZ-01 Data Sheet:
Input (V):
5.0 – 50
Current (A):
7
Test Freq. (kHz):
1,000
CM Attenuation (dB):
60
HIPot (V):
707
Package (mm):
Open Frame
View details
QPI-6LZ
Part Number: QPI-6LZ Data Sheet:
Input (V):
30 – 80
Current (A):
14
Test Freq. (kHz):
250
CM Attenuation (dB):
40
HIPot (V):
1,500
Package (mm):
LGA
View details
QPI-6LZ-01
Part Number: QPI-6LZ-01 Data Sheet:
Input (V):
30 – 80
Current (A):
14
Test Freq. (kHz):
250
CM Attenuation (dB):
40
HIPot (V):
1,500
Package (mm):
Open Frame
View details
QPI-5LZ
Part Number: QPI-5LZ Data Sheet:
Input (V):
10 – 40
Current (A):
14
Test Freq. (kHz):
250
CM Attenuation (dB):
60
HIPot (V):
707
Package (mm):
LGA
View details
QPI-5LZ-01
Part Number: QPI-5LZ-01 Data Sheet:
Input (V):
10 – 40
Current (A):
14
Test Freq. (kHz):
250
CM Attenuation (dB):
60
HIPot (V):
707
Package (mm):
Open Frame
View details
QPI-3LZ
Part Number: QPI-3LZ Data Sheet:
Input (V):
10 – 40
Current (A):
7
Test Freq. (kHz):
250
CM Attenuation (dB):
65
HIPot (V):
707
Package (mm):
LGA
View details
QPI-3LZ-01
Part Number: QPI-3LZ-01 Data Sheet:
Input (V):
10 – 40
Current (A):
7
Test Freq. (kHz):
250
CM Attenuation (dB):
65
HIPot (V):
707
Package (mm):
Open Frame
View details
MQPI-18LP
Part Number: MQPI-18LP Data Sheet:
Input (V):
5.0 – 50
Current (A):
7
Test Freq. (kHz):
1,000
CM Attenuation (dB):
45
HIPot (V):
1,500
Package (mm):
LGA
View details
MQPI-18LP-01
Part Number: MQPI-18LP-01 Data Sheet:
Input (V):
5.0 – 50
Current (A):
7
Test Freq. (kHz):
1,000
CM Attenuation (dB):
45
HIPot (V):
1,500
Package (mm):
Open Frame
View details
