DC-DC 입력 필터

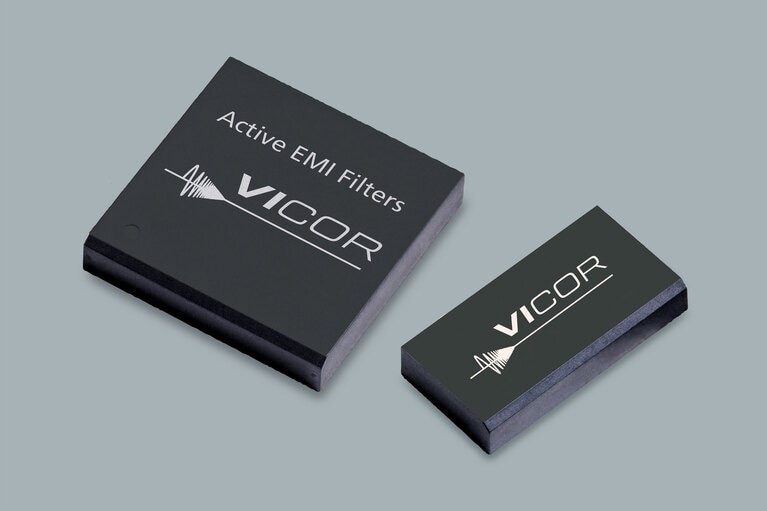

액티브 EMI 필터 모듈
이 제품은 새로운 디자인에는 권장하지 않는다.

능동 EMI 필터의 QPI 제품군은 150kHz~30MHz(CISPR22 범위)에서 전도 공통 모드(CM) 및 차동 모드(DM) 감쇠를 제공한다. 독점적인 능동 필터링 회로는 ATCA 보드용 PICMG 3.0을 포함하여 EN 클래스 B 제한을 지원하도록 의도된 저주파에서 우수한 감쇠를 제공한다. 수동 솔루션과 비교하여 능동 필터링을 사용하면 공통 모드 초크의 부피가 줄어들어 로우 프로파일 표면 실장 디바이스가 제공된다.
더 작은 크기는 귀중한 보드 공간을 절약하고 높이를 줄이면 블레이드 애플리케이션에서 공기 흐름이 향상된다. MQPI-18은 전도 잡음 측정을 위한 MIL-STD-461F EMI 요구 사항을 준수하기 위해 28V 입력 MIL PRM에 대한 전도 공통 모드(CM) 및 차동 모드(DM) 잡음을 감쇠한다. 필터는 28V MIL PRM의 전체 입력 작동 범위 내에서 작동하고 정격 감소없이 최대 85°C(TA)의 7A 부하를 지원한다.
FAMILY OVERVIEW DATA SHEET
제품 목록
0 Products
Part Number Data Sheet Input (V) Current (A) Test Freq. (kHz) CM Attenuation (dB) HIPot (V) Package (mm) Add to cart / view details
QPI-21LZ
 Part Number: QPI-21LZ Data Sheet:
Input (V):
30 – 80
 Current (A):
14
 Test Freq. (kHz):
250
 CM Attenuation (dB):
45
 HIPot (V):
1,500
 Package (mm):
LGA
 View details
QPI-21LZ-01
 Part Number: QPI-21LZ-01 Data Sheet:
Input (V):
30 – 80
 Current (A):
14
 Test Freq. (kHz):
250
 CM Attenuation (dB):
45
 HIPot (V):
1,500
 Package (mm):
Open Frame
 View details
QPI-12LZ
 Part Number: QPI-12LZ Data Sheet:
Input (V):
5.0 – 80
 Current (A):
7
 Test Freq. (kHz):
1,000
 CM Attenuation (dB):
40
 HIPot (V):
1,500
 Package (mm):
LGA
 View details
QPI-12LZ-01
 Part Number: QPI-12LZ-01 Data Sheet:
Input (V):
5.0 – 80
 Current (A):
7
 Test Freq. (kHz):
1,000
 CM Attenuation (dB):
40
 HIPot (V):
1,500
 Package (mm):
Open Frame
 View details
QPI-11LZ
 Part Number: QPI-11LZ Data Sheet:
Input (V):
5.0 – 50
 Current (A):
7
 Test Freq. (kHz):
1,000
 CM Attenuation (dB):
60
 HIPot (V):
707
 Package (mm):
LGA
 View details
QPI-11LZ-01
 Part Number: QPI-11LZ-01 Data Sheet:
Input (V):
5.0 – 50
 Current (A):
7
 Test Freq. (kHz):
1,000
 CM Attenuation (dB):
60
 HIPot (V):
707
 Package (mm):
Open Frame
 View details
QPI-6LZ
 Part Number: QPI-6LZ Data Sheet:
Input (V):
30 – 80
 Current (A):
14
 Test Freq. (kHz):
250
 CM Attenuation (dB):
40
 HIPot (V):
1,500
 Package (mm):
LGA
 View details
QPI-6LZ-01
 Part Number: QPI-6LZ-01 Data Sheet:
Input (V):
30 – 80
 Current (A):
14
 Test Freq. (kHz):
250
 CM Attenuation (dB):
40
 HIPot (V):
1,500
 Package (mm):
Open Frame
 View details
QPI-5LZ
 Part Number: QPI-5LZ Data Sheet:
Input (V):
10 – 40
 Current (A):
14
 Test Freq. (kHz):
250
 CM Attenuation (dB):
60
 HIPot (V):
707
 Package (mm):
LGA
 View details
QPI-5LZ-01
 Part Number: QPI-5LZ-01 Data Sheet:
Input (V):
10 – 40
 Current (A):
14
 Test Freq. (kHz):
250
 CM Attenuation (dB):
60
 HIPot (V):
707
 Package (mm):
Open Frame
 View details
QPI-3LZ
 Part Number: QPI-3LZ Data Sheet:
Input (V):
10 – 40
 Current (A):
7
 Test Freq. (kHz):
250
 CM Attenuation (dB):
65
 HIPot (V):
707
 Package (mm):
LGA
 View details
QPI-3LZ-01
 Part Number: QPI-3LZ-01 Data Sheet:
Input (V):
10 – 40
 Current (A):
7
 Test Freq. (kHz):
250
 CM Attenuation (dB):
65
 HIPot (V):
707
 Package (mm):
Open Frame
 View details
MQPI-18LP
 Part Number: MQPI-18LP Data Sheet:
Input (V):
5.0 – 50
 Current (A):
7
 Test Freq. (kHz):
1,000
 CM Attenuation (dB):
45
 HIPot (V):
1,500
 Package (mm):
LGA
 View details
MQPI-18LP-01
 Part Number: MQPI-18LP-01 Data Sheet:
Input (V):
5.0 – 50
 Current (A):
7
 Test Freq. (kHz):
1,000
 CM Attenuation (dB):
45
 HIPot (V):
1,500
 Package (mm):
Open Frame
 View details
